ADI亚德诺 ADG812 产品介绍

2026-03-09 0次

特性

导通电阻：0.5 Ω（典型值）
导通电阻：0.8 Ω（最大值，125°C）
工作电压：1.65 V至3.6 V
汽车应用温度范围：–40°C至+125°C

高载流能力：300 mA连续电流
轨到轨开关工作
快速开关时间：< 25 ns
典型功耗：<0.1 μW

产品详情和应用

ADG812是一款低压CMOS器件，内置四个独立可选的开关。在整个温度范围内，这些开关具有小于0.8 Ω的超低导通电阻。采用2.7 V至3.6 V电源供电时，数字输入可以处理1.8 V逻辑。

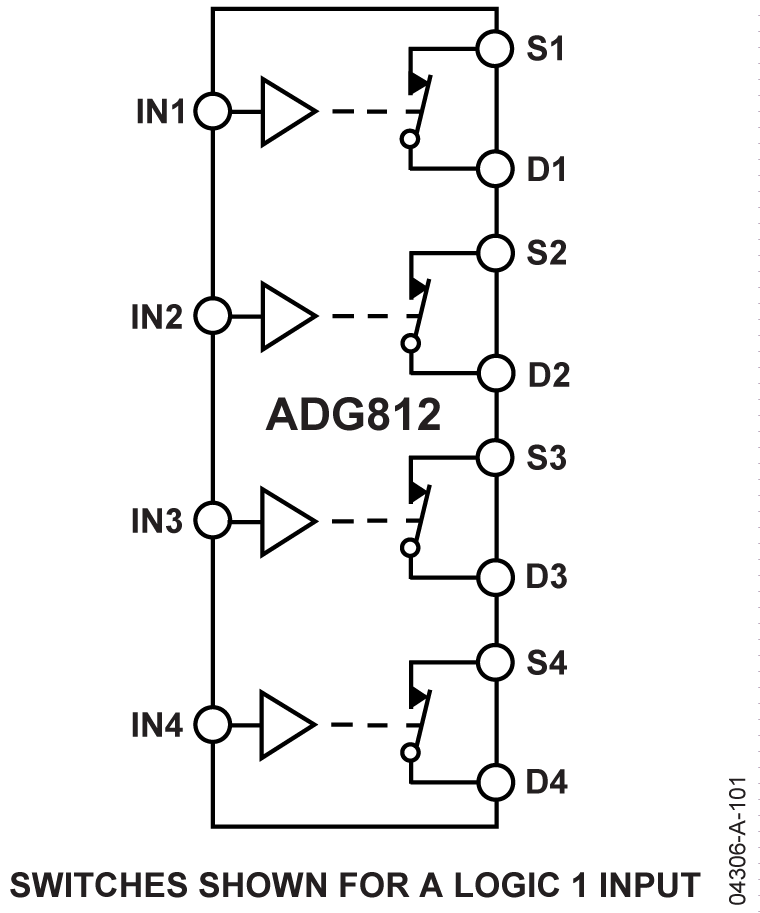

这些器件均内置四个独立的单刀单掷(SPST)开关。ADG811与ADG812的不同是数字控制逻辑相反。ADG811开关的接通条件是相关控制输入为逻辑低电平，而ADG812开关接通则要求逻辑高电平。ADG813有两个开关的数字控制逻辑与ADG811相似，但其它两个开关的控制逻辑则相反。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG813为先开后合式开关。

ADG811、ADG812和ADG813的额定电源电压为3.3 V、2.5 V和1.8 V，ADG811 提供16引脚TSSOP和16引脚LFCSP两种封装。ADG812/ADG813 提供16引脚TSSOP封装。

应用

在整个工作温度范围内导通电阻小于0.8 Ω
工作电压：1.65 V至3.6 V
与1.8 V CMOS逻辑兼容.
高电流处理能力：300 mA连续电流(3.3 V).
低总谐波失真加噪声(THD + N)：0.02%（典型值）.
3 mm x 3 mm、LFCSP和16引脚TSSOP 两种封装.

应用

蜂窝电话
MP3 播放器
电源路由
电池供电系统
PCMCIA 卡
调制解调器
音频和视频信号路由
通信系统
