特性

• 低导通电阻：5Ω（最大值）
• 确保通道间R_ON匹配（最大值：0.5Ω）
• 指定信号范围内确保R_ON平坦度（最大值：0.5Ω）
• 轨到轨信号处理
• 确保ESD保护> 2000V（方法3015.7）
• 单电源供电：+4.5V至+36V
• 双电源供电：±4.5V至±20V
• TTL/CMOS兼容控制输入

产品详情和应用

MAX4604/MAX4605/MAX4606四路模拟开关具有最大5Ω导通电阻。提供最大0.5Ω的开关间导通电阻匹配，在指定信号范围内保持平坦（最大0.5Ω）。每个开关均可处理轨到轨模拟信号。+85°C时，最大关断漏电流仅2.5nA。这些模拟开关非常适合低失真应用，在自动测试设备或需要电流切换的应用中是优于机械继电器的首选解决方案。这些开关的功率要求低，需要的电路板空间更小，并且比机械继电器更可靠。

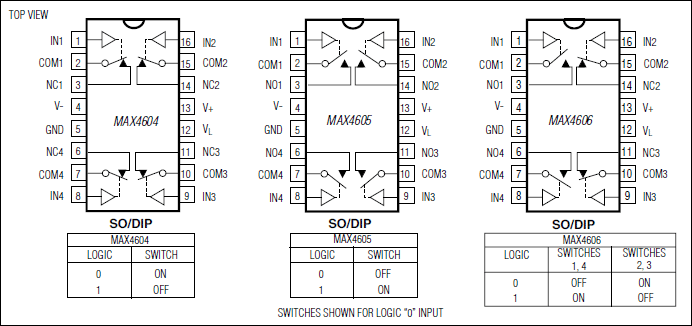

MAX4604具有四个常闭(NC)开关，MAX4605具有四个常开(NO)开关，MAX4606具有两个NC和两个NO开关。

这些开关采用+4.5V至+36V单电源或±4.5V至±20V双电源供电。所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用±15V电源或+12V单电源供电时TTL/CMOS逻辑兼容。

应用

• 音频信号路由
• 航空电子
• 通信系统
• PBX/PABX系统
• 舌簧继电器的替代产品
• 测试设备
