特性

• 8个SPST开关
• 串行控制
  • I²C，具有两个地址选择引脚
  • SPI，具有用于菊花链的DOUT
  • 每个开关独立控制
• 供电轨以上
  • ±5.5V信号范围，与电源电压无关
• 低失真切换
  • 总谐波失真+噪声：0.001%（典型值）
  • 在整个信号范围内R_ON平坦度为0.5mΩ（典型值）
• 宽电源电压范围
  • +1.6V至+5.5V单电源
• 0.425Ω R_ON（典型值）
• 紧凑型封装
  • 4mm x 4mm，28引脚TQFN
• 所有A_和B_引脚均具有±15kV HBM ESD保护

产品详情和应用

MAX14662是一款串行控制的8通道SPST开关，适用于通用信号开关应用。该器件的开关数量适用于各种应用，而串行控制则以很少的引脚实现了充分的灵活性。该器件具有Beyond-the-Rails^™功能，因此±5.5V信号可以通过+1.6V至+5.5V之间的任何单电源传递。

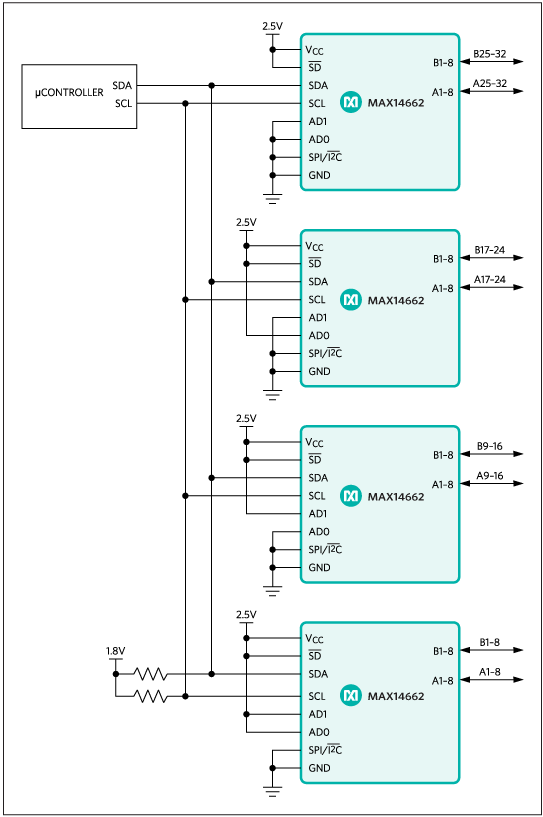

串行控制可在I²C和SPI之间选择。两种模式都提供对每个独立开关的单独控制，以便可以应用开关的任意组合。I²C模式提供两个地址选择引脚，支持在单个总线上寻址最多四个器件。SPI模式包括一个DOUT引脚，可用于通过单个选择信号将多个器件链接在一起。

MAX14662采用28引脚(4mm x 4mm) TQFN封装，额定温度范围扩展为-40°C至+85°C。A_和B_引脚提供±15kV人体模型(HBM) ESD保护。

应用

• 音频切换/多路复用
• 端口保护
• 电源管理
