特性

• 低导通电阻，最大值35Ω（典型值16Ω）
• 通道间R_ON匹配 < 2Ω
• R_ON平坦度 < 4Ω
• 保证电荷注入 < 5pC
• 双极性电源供电（±3V至±8V）
• 低功耗 < 1.25mW
• 整个温度范围内具有较低漏电流 < 2.5nA（+85°C时）
• 快速切换，t_ON < 150ns，t_OFF < 100ns
• 保证先开后合式开关动作（仅限MAX322）

产品详情和应用

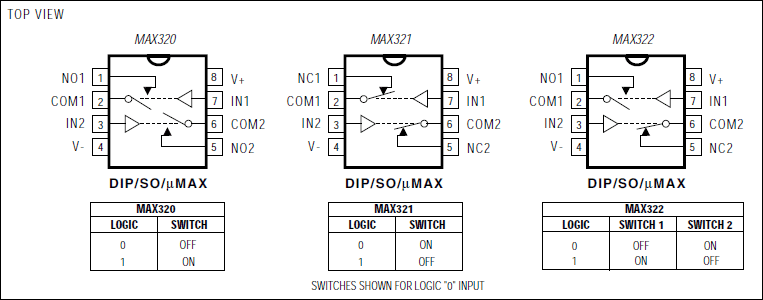

MAX320/MAX321/MAX322均为精密、双路、SPST模拟开关，采用±3V至±8V双电源供电。MAX320具有两个常开(NO)开关，MAX321具有两个常闭(NC)开关。MAX322具有一个NO和一个NC开关。这些器件功耗低(1.25mW)，非常适合电池供电设备。它们具有较低漏电流（最大值100pA）和快速开关速度（t_ON最大值 = 150ns，t_OFF最大值 = 100ns）。

MAX320系列采用±5V电源供电，最大导通电阻(R_ON)为35Ω，通道间匹配最大值为2Ω，最大R_ON平坦度为4Ω。

根据方法3015.7，这些开关还提供最大5pC电荷注入和最小2000V ESD保护。对于采用单电源供电的等效器件，请参阅MAX323/MAX324/MAX325数据手册。有关这些开关的四通道版本，请参阅MAX391/MAX392/MAX393数据手册。

应用

• ±5V DAC与ADC
• 音频与视频开关
• 电池供电应用
• 通信系统
• 引导与控制系统
• 平面显示器
• 军用无线装置
• PBX、PABX
• 采样保持电路
• 测试设备
