ADI亚德诺 ADG658 产品介绍

2026-03-09 0次

特性

双电源：±2 V至±6 V
单电源：2 V至12 V
汽车应用温度范围：-40°C至+125°C
<0.1 nA漏电流
全信号范围内45 Ω导通电阻

轨到轨开关工作
单通道8:1多路复用器
16引脚LFCSP/TSSOP/QSOP封装
典型功耗：<0.1 μW
TTL/CMOS兼容型输入

产品详情和应用

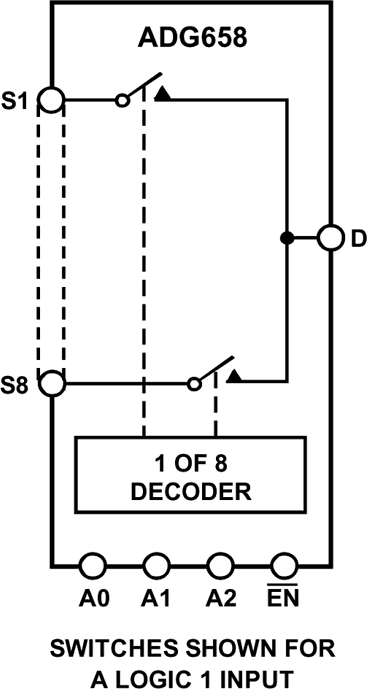

ADG658和ADG659均为低压CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG658根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入(S1–S8)之一切换至公共输出D。ADG659根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

这些器件采用改良工艺设计，具有低功耗和高开关速度特性。这些器件可用作多路复用器或解复用器，具有出色的性能，输入范围可扩展至电源电压范围。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。所有数字输入的逻辑阈值为0.8 V至2.4 V，确保采用+5 V单电源或±5 V双电源供电时能够保证TTL/CMOS的逻辑兼容性。

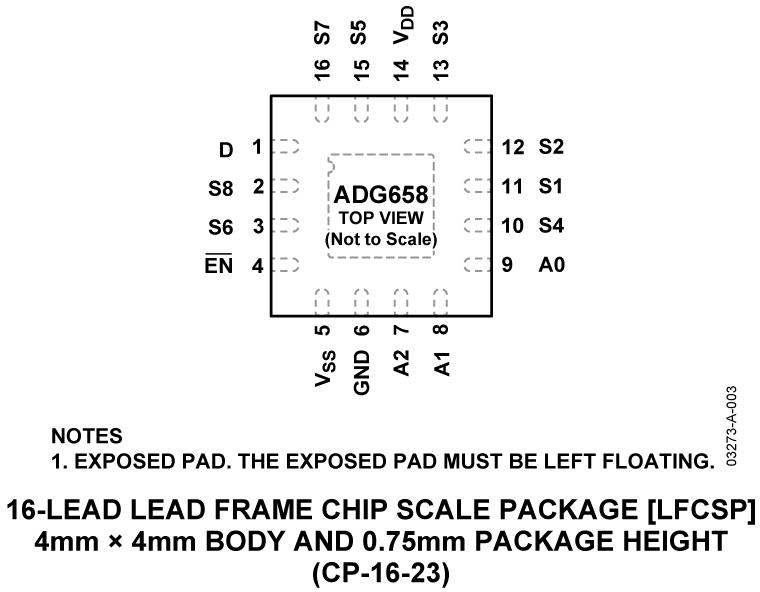

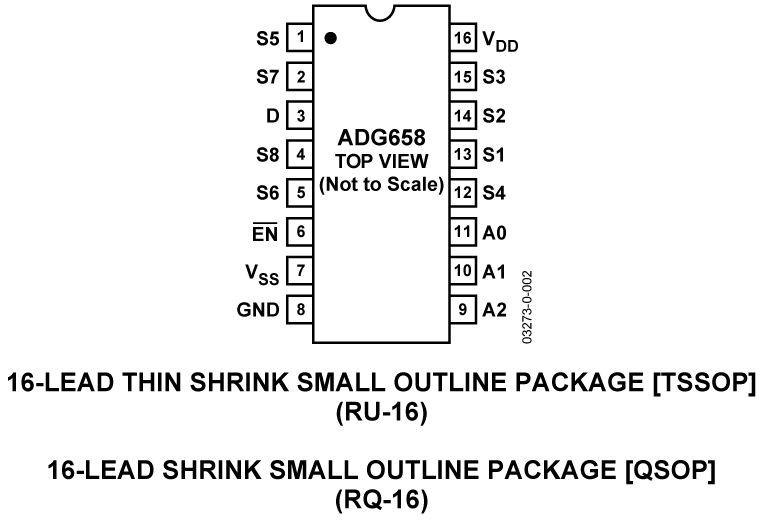

ADG658和ADG659提供16引脚TSSOP/QSOP和16引脚4 mm × 4 mm LFCSP两种封装。

产品特色

单电源和双电源供电。ADG658和ADG659具有高性能，保证额定电源电压为±5 V、+5 V和+3 V。
汽车应用温度范围：-40°C至+125°C。
低功耗，典型值<0.1 μW。
16引脚4 mm × 4 mm LFCSP封装、16引脚TSSOP封装和16引脚QSOP封装。

应用

汽车应用
自动测试设备
数据采集系统
电池供电系统
通信系统
音频和视频信号路由
继电器替代方案
采样保持系统
工业控制系统
