特性

• 导通电阻符合规格
  • 4Ω（最大值），+5V电源
  • 5.5Ω（最大值），+3V电源
• 确保通道间匹配
  • 0.2Ω（最大值）
• 信号范围内确保平坦度
  • 1Ω（最大值），采用+5V电源
• 快速开关速度
  • 14ns（最大值）开启时间
  • 6ns（最大值）关断时间
• 1.8V电源供电
  • 整个温度范围内导通电阻为100Ω（典型值）
  • 56ns（典型值）开启时间
  • 17ns（典型值）关断时间
• +1.8V至+5.5V单电源供电
• 轨到轨信号处理
• 低串扰：1MHz时为-67dB
• 高关断隔离度：1MHz时为-65dB
• THD：0.1%

产品详情和应用

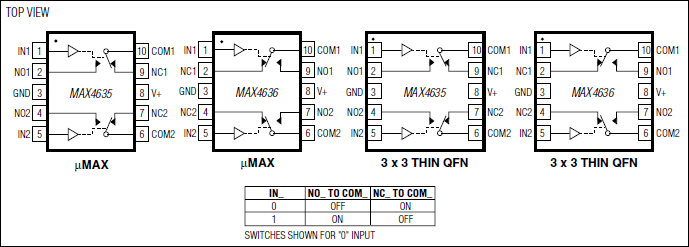

MAX4635/MAX4636均为快速、双通道4Ω单刀/双掷(SPDT)模拟开关，工作电源电压范围为+1.8V至+5.5V。这些器件具有高开关速度、1Ω导通电阻平坦度和低功耗，是音频/视频、通信和电池供电设备的适宜选择。MAX4635/MAX4636包含两个独立可控的SPDT开关，采用10引脚µMAX^®和10引脚3mm x 3mm薄型QFN封装，占用的电路板空间小，功耗低，确保对功耗预算产生尽可能小的影响。模拟信号范围扩展至供电轨。与MAX4636相比，MAX4635具有反相逻辑。

应用

• 音频/视频信号路由
• 电池供电设备
• 通信电路
• 低压数据采集系统
• 继电器替代方案
• 采样保持电路
