特性

• SPI 接口提供错误检测功能

  • 包括 CRC 错误检测、无效读/写地址检测和 SCLK 计数错误检测
  • 支持突发模式和菊链模式
  • 兼容行业标准 SPI 模式 0 和 SPI 模式 3
• 享受保证的先断后合切换，允许使用开关的外部接线，可提供多路复用器配置
• 模拟信号范围为 V_SS 到 V_DD

  • 由 ±15 V 和 +12 V 电源供电时完全适合
  • ±4.5 V 到 ±16.5 V 双电源供电
  • 5 V 到 16.5 V 单电源供电
• 超低电容和泄漏，可缩短建立时间

  • 1 pF 典型关闭开关漏电容，25°C，±15 V
  • 2.6 pF 典型打开开关电容，25°C，±15 V
  • <1 pC 典型电荷注入，25°C
• 1.8 V 与 2.7 V ≤ V_L ≤ 3.3 V 逻辑兼容

产品详情和应用

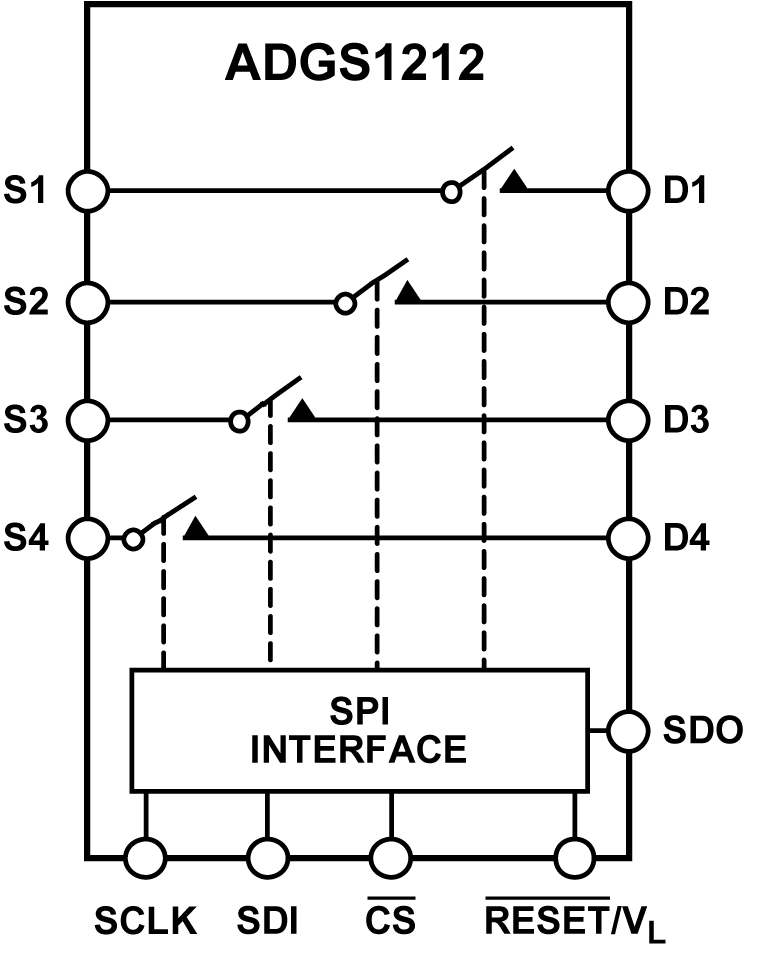

ADGS1212 包含四个独立的单刀单掷 (SPST) 开关。这些开关由一个串行外设接口 (SPI) 控制。SPI 接口具备可靠的错误检测功能，例如循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。

通过菊链模式可将多个 ADGS1212 器件连接在一起。在菊链模式下，可用极少的数字线路实现多器件配置。ADGS1212 也可以在突发模式下运行，从而缩短各 SPI 命令间隔的时间。

iCMOS 构造可确保超低功耗，使该器件非常适用于便携式和电池供电仪器。

在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。

在断开状态下，达到电源电压水平的信号电平将被阻止。这些开关具有超低电容和电荷注入特点，使其成为需要低干扰和快速建立的数据采集和采样保持应用的理想解决方案。

快速切换速度再加上高信号带宽，使该器件适用于视频信号切换。

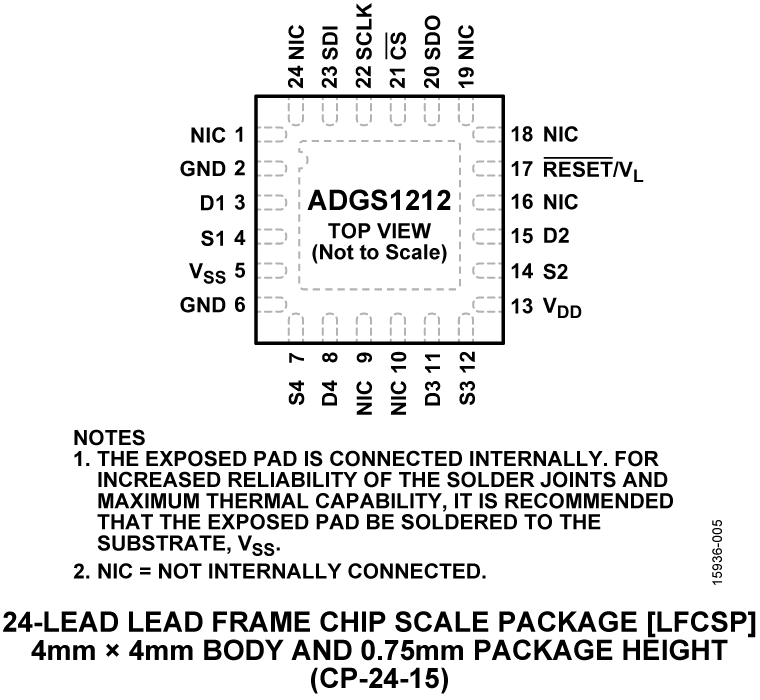

多功能引脚名称只能供其相关功能引用。

产品亮点

1. SPI 接口无需并行转换和逻辑追踪，可以减少通用输入/输出 GPIO 通道计数。
2. 在使用多个器件时，菊链模式不必使用额外的逻辑追踪。
3. CRC 错误检测、无效读/写地址检测和 SCLK 计数错误检测可确保提供可靠的数字接口。
4. CRC 和错误检测功能允许在安全关键系统中使用 ADGS1212。
5. 享受保证的先断后合切换，允许在带有外部接线的多路复用器配置中使用 ADGS1212。
6. ADGS1212 1.8 V 与 2.7 V ≤ V_L ≤3.3 V 逻辑兼容
7. 超低电容。
8. <1 pC 电荷注入。

应用

• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 音频信号路由
• 视频信号路由
• 通信系统
