ADI亚德诺 ADG1412L 产品介绍

2026-03-09 0次

特性

1.5 Ω对电阻±15V双电源，25°C
0.3Ω导通电阻平坦度±15V双电源，25°C
15V (25 C双电源) 时，导通电阻通道间匹配为0.1Ω±°
全定工作电压为±15V、+12V和±5 V
±4.5 V 到 ±16.5 V 双电源供电

5 V 到 16.5 V 单电源供电
VL供应低逻辑电平兼容性
符合1.8V JEDEC标准（JESD8-7A）
符合1.2V JEDEC标准（JESD8-12A.01）
轨到轨操作
24 引脚4 mm×4 mm LFCSP

产品详情和应用

ADG1412L是单片互补金属氧化物半导体（CMOS）设备件，包含四个采用 iCMOS 工艺设计的可独立选择开关^®。工业CMOS（iCMOS）是一个结合了高电压CMOS和双极技术的模块化制造流程。

导通电阻曲线在整个模拟输入范围内平坦，可确保在切换信号时实现出色的线性度和低失真度（典型值1.5Ω）。

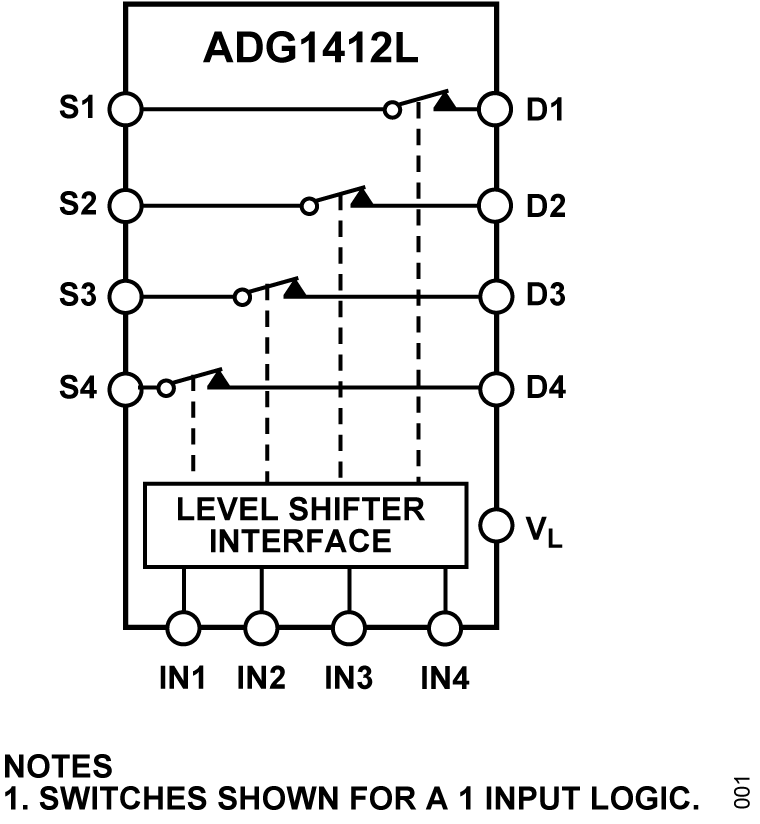

ADG1412L包含四个独立SPST开关，这些开关用逻辑1接通。在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。

一个外部 V_L电源为较低的逻辑控制提供了灵活性。ADG1412L 符合 1.2 V 和 1.8 V JEDEC 标准。

产品特色

2.6 Ω温度范围内的最大导通电阻。
极低失真。
V_L 供应低逻辑电平的兼容性。
符合 1.2 V 和 1.8 V 逻辑电平的 JEDEC 标准。
当数字输入浮动时保证关闭。

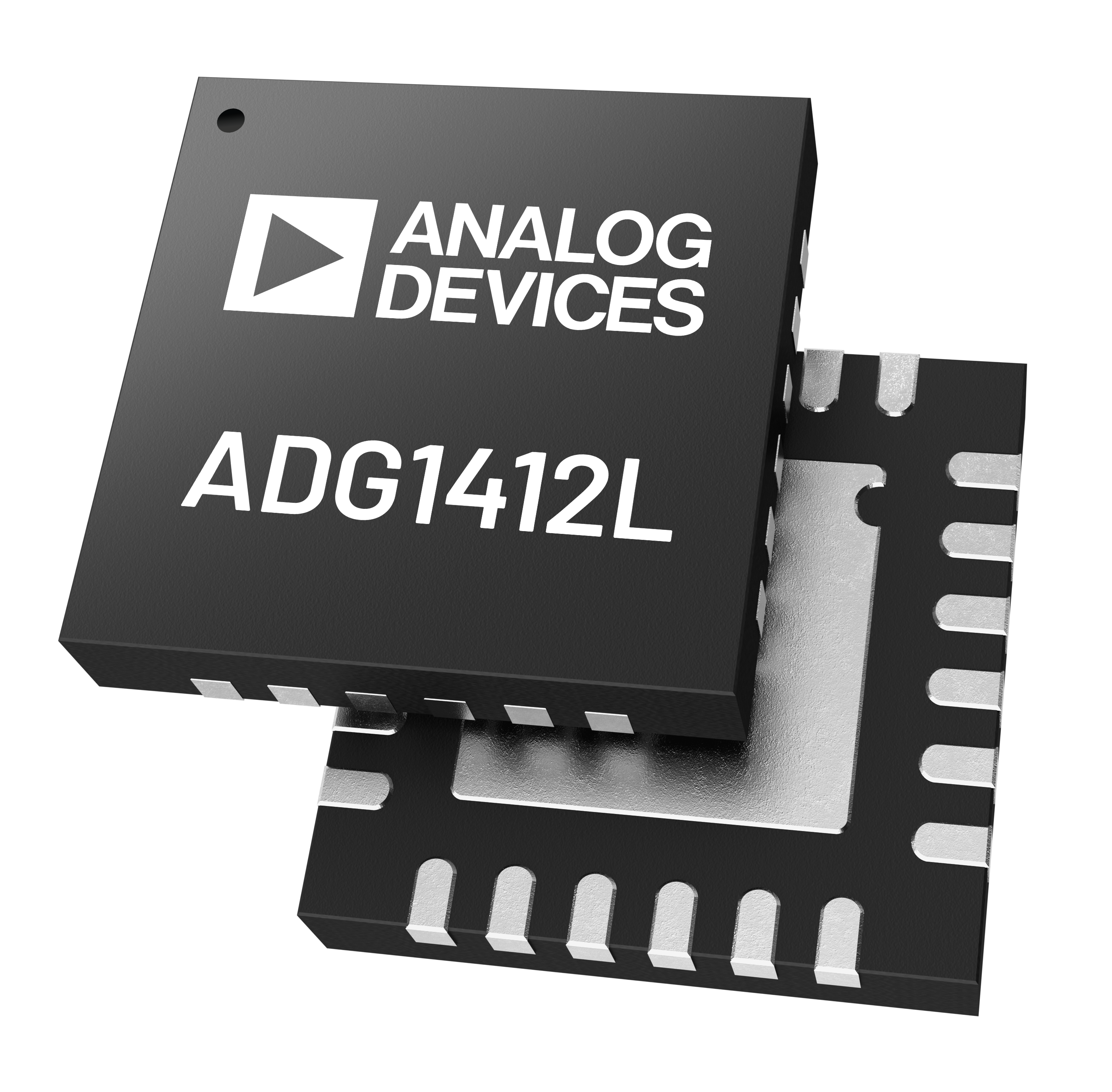

24 引线、4mm×4mm LFCSP。

应用

自动测试设备
数据采集系统
电池供电系统
采样保持系统
FPGA和微控制器系统
音频信号路由
视频信号路由
通信系统
继电器替代方案
