ADI亚德诺 ADG774 产品介绍

2026-03-09 0次

特性

低插入损耗和导通电阻：2.2 Ω（典型值）
导通电阻平坦度：< 2 Ω
带宽：> 200 MHz
3 V/5 V单电源供电

轨到轨工作
极低失真：< 1%
低静态电源电流：
100 nA（典型值）
快速开关时间
- 接通时间t_ON： 10 ns
- 断开时间t_OFF ：4 ns
TTL/CMOS 兼容型

产品详情和应用

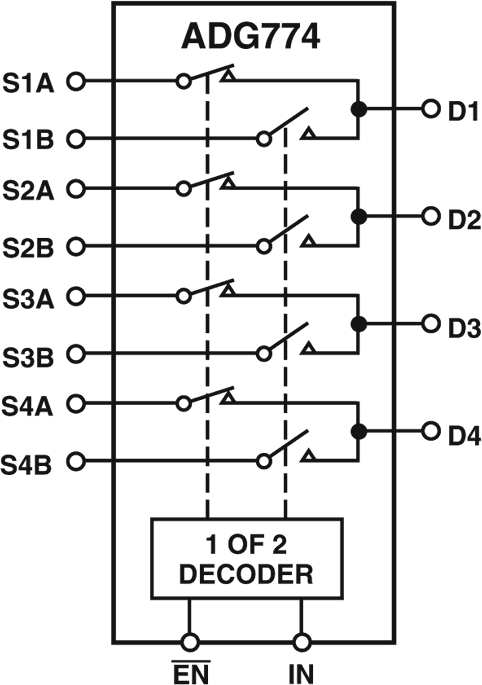

ADG774是一款单芯片CMOS器件，内置四个2:1多路复用器/解复用器，提供高阻抗输出。它采用CMOS工艺设计，具有低功耗、高开关速度和低导通电阻特性。导通电阻变化通常小于0.5 Ω，输入信号范围为0 V至5 V。带宽大于200 MHz，而且具有低失真（典型值为0.5%）性能，因而适合快速以太网信号切换应用。导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。较快的开关速度及高信号带宽，使之也适合视频信号切换应用。CMOS结构可确保功耗极低，因而这种器件非常适合便携式和电池供电仪表。
