特性

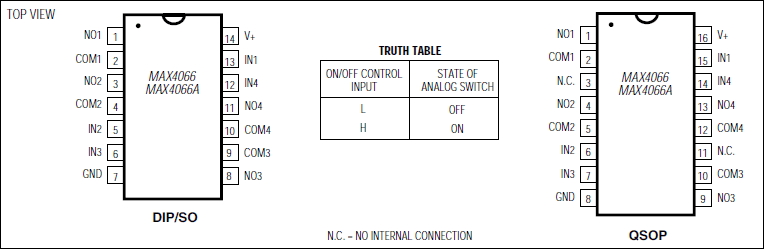

• 与74HC4066引脚兼容
• 导通电阻符合规格：
  • 170Ω（最大值，3V电源）
  • 45Ω（最大值，12V电源）
• 确保通道间匹配：
  • 4Ω（最大值）(MAX4066)
  • 2Ω（最大值）(MAX4066A)
• 支持较低漏电流：
  • +25°C时为1nA (MAX4066)
  • +25°C时为100pA (MAX4066A)
• 单电源供电：+2.0V至+16V
• V+至GND信号处理
• TTL/CMOS逻辑兼容
• 低功耗：0.5µW
• 低串扰：-86dB
• 低关断隔离度：-58dB
• 低失真：0.03%
• 宽带宽：> 100MHz

产品详情和应用

MAX4066/MAX4066A四通道、SPST、CMOS模拟开关可提供优于行业标准器件的性能。这些新开关支持+2.0V至+16V工作电压，在3V、5V和12V电压下完全符合规格。两款器件均在12V电压下提供45Ω导通电阻和2Ω通道间匹配，并在额定信号范围内提供4Ω平坦度。

每个器件均由TTL/CMOS输入电平控制，可用作双边开关或多路复用器/解复用器。

MAX4066/MAX4066A具有低关断漏电流（MAX4066A为100pA）和低功耗(0.5µW)，是电池供电设备的适宜之选。这些器件也适用于低失真音频应用。两款器件均采用14引脚DIP和SO封装以及16引脚QSOP封装。ESD保护大于2000V（方法3015.7）。

应用

• 音频/视频信号路由
• 电池供电应用
• 通信系统
• 低压数据采集
• 采样保持电路
