特性

• 2mm x 2mm UCSP封装
• 确保导通电阻(R_ON)为：
  • 25Ω (最大) (+5V供电)
  • 50Ω (最大) (+3V供电)
• 导通电阻匹配度
  • 3Ω (最大) (+5V供电)
  • 3.5Ω (最大) (+3V供电)
• 在T_A = +25°C时确保漏电电流< 0.1nA
• +2.0V至+11V单电源供电
• TTL/CMOS逻辑兼容
• -84dB串扰(1MHz)
• -72dB关断隔离(1MHz)
• 低功耗：0.5nW (典型)
• 可处理满摆幅信号

产品详情和应用

MAX4747-MAX4750为低电压、四路单刀单掷(SPST)/双路单刀双掷(SPDT)模拟开关，工作电压范围为+2V至+11V，可处理满摆幅模拟信号。这些开关可提供低漏电流(0.1nA)、静态功耗低于0.5nW (典型)，非常适合电池供电产品。

采用+3V单电源供电时，这些开关具有50Ω (最大)导通电阻(R_ON)，通道间匹配度为3.5Ω (最大)，在规定的信号范围内提供9Ω (最大)的平坦度。

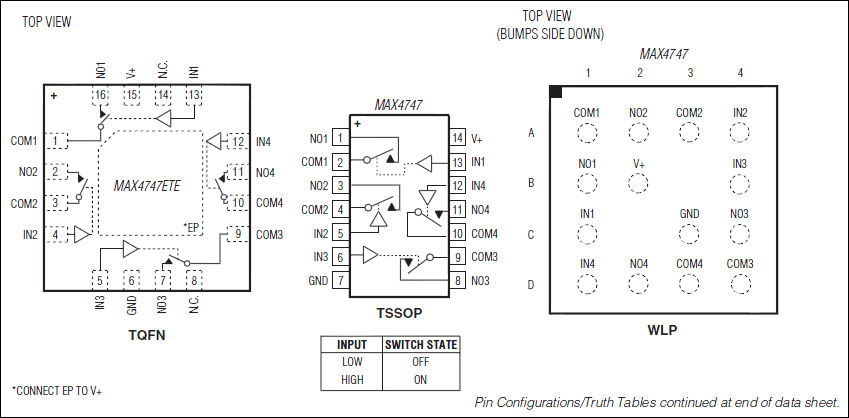

MAX4747有四个常开(NO)开关，MAX4748有四个常闭(NC)开关，MAX4749有两个常开NO开关和两个常闭NC开关，而MAX4750有两个SPDT开关。这些开关均可提供14引脚TSSOP、16引脚、薄型QFN (4mm x 4mm)和16焊球UCSP™封装。UCSP封装仅占用2mm x 2mm的面积，大大减小了所需要的PCB面积。

应用

• 音频/视频信号切换
• 电池供电系统
• 蜂窝电话
• 通信电路
• 血糖表
• 低电压数据采集系统
• PDA
