特性

• 小型10引脚TDFN封装
• 单电源供电：+2V至+12V
• 200Ω导通电阻，采用+5V电源
• 500Ω导通电阻，采用+3V电源
• +5V时确保导通电阻匹配：8Ω
• +5V时确保最大导通漏电流为2nA
• TTL/CMOS逻辑兼容

产品详情和应用

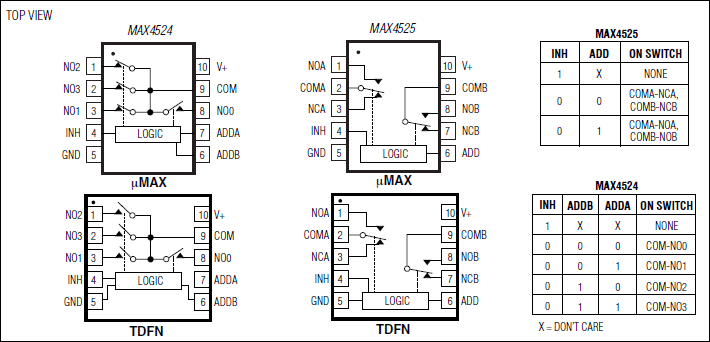

MAX4524/MAX4525均为低压、单电源CMOS模拟开关，配置为4通道多路复用器/解复用器(MAX4524)和双刀双掷(DPDT)开关(MAX4525)。两款器件都有一个抑制输入，可同时打开所有信号路径。

这些器件采用+2V至+12V单电源供电，并针对+3V或+5V电源供电进行了优化。采用+5V电源时导通电阻为200Ω，采用+3V电源时为500Ω。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流仅为2nA，+85°C时为20nA。

所有数字输入的逻辑阈值为0.8V至2.4V，确保采用+5V单电源时TTL/CMOS逻辑兼容。

应用

• 音频/视频信号路由
• 电池供电设备
• 通信电路
• 低压数据采集系统
