特性

• 3mm x 3mm和4mm x 4mm 16引脚TQFN封装
• 确保导通电阻：
  • 75Ω (最大) (+3V电源)
  • 40Ω (最大) (+5V电源)
• 确保通道间匹配度：
  • 4Ω最大
• 确保整个信号范围内平坦度为：
  • 12Ω最大
• 全温范围内具有低漏电流：
  • +85°C时最大1nA
• 快速切换：t_ON = 35ns, t_OFF = 20ns
• 确保接通前先断开
• +1.8V至+5.5V单电源供电
• 可处理满摆幅信号
• -3dB带宽：250MHz
• 低串扰：-79dB (1MHz)
• 高关断隔离：-76dB (1MHz)

产品详情和应用

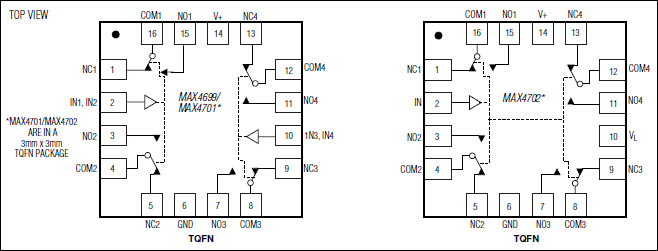

MAX4699/MAX4701/MAX4702为低电压、单电源CMOS模拟开关。MAX4699/MAX4701为双路、双刀双掷(DPDT)开关，两个控制输入用于控制两路单刀双掷(SPDT)开关。MAX4702为四路SPDT开关，具有一个控制输入和一个低电压数字逻辑电源。

这些器件由+1.8V至+5.5V的单电源供电。采用+2.7V供电时，MAX4699/MAX4701/MAX4702提供75Ω导通电阻(R_ON), R_ON平坦度最大为12Ω、通道间匹配度最大为4Ω。每个开关均具有满摆幅信号处理的能力，t_ON = 35ns、t_OFF = 20ns的开关速度以及最大1nA的漏电流。

采用+3V供电时，MAX4699/MAX4701的数字输入与1.8V逻辑电平兼容；采用1.5V逻辑电源供电时，MAX4702的数字输入门限为1.0V。

MAX4699提供节省空间的16引脚4mm x 4mm TQFN封装，而MAX4701/MAX4702提供16引脚3mm x 3mm TQFN和16引脚TSSOP两种封装。

应用

• 音频/视频信号切换
• 电池供电设备
• 蜂窝电话
• 通信电路
• 调制解调器
