特性

• 复用SD2.0/SDIO接口
• 低功耗(2µA最大值)
• +2.5V至+5.5V供电电源范围
• 可处理满摆幅
• 低电容开关，6pF (典型值)
• 低导通电阻，2Ω (典型值)
• 在0V至V_CC范围内具有出色的导通电阻平坦度
• 较宽的-3dB频带，670MHz
• 小型24引脚TQFN (3.5mm x 3.5mm)

产品详情和应用

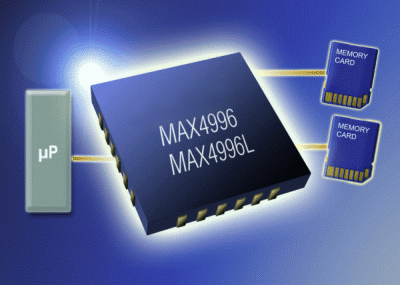

MAX4996/MAX4996L三路DPDT模拟开关采用+2.5V至+5.5V单电源供电，具有极低的导通电阻(典型值为2.0Ω)、导通电容(典型值为6pF)和极低的电流损耗。MAX4996/MAX4996L具备了便携式电子产品中高频切换所需的低电容、低电阻特性。

MAX4996/MAX4996L的三个逻辑输入用于控制开关对。MAX4996具有一个高电平有效使能输入(EN)，用于禁止开关；MAX4996L则具有一个低电平有效的使能输入(/EN)，用于禁止开关。使能输入不仅可以降低电源电流，而且可以将COM_输出置于高阻态。

逻辑输入没有达到满摆幅时，MAX4996/MAX4996L的电源电流消耗仅为5µA (最大值)，这一特性使得该器件非常适合与低压处理器直接连接。

MAX4996/MAX4996L提供节省空间的24引脚(3.5mm x 3.5mm)、TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 蜂窝电话
• GPS
• PDA
• 个人媒体播放器(PMP)
• SD卡开关
• UART信号开关
• USB信号切换
