ADI亚德诺 ADG511 产品介绍

2026-03-09 0次

特性

+3 V、+5 V和±5 V电源
超低功耗：< 0.5 µW
低泄漏：< 100 pA
低导通电阻：< 50 Ω

快速开关时间
低电荷注入
TTL/CMOS兼容型输入
16引脚DIP和SOIC封装

产品详情和应用

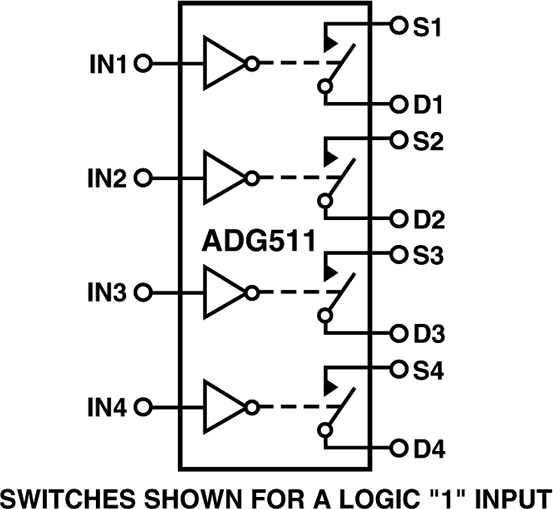

ADG511是一款单芯片CMOS IC，内置四个独立可选的模拟开关。它具有严格控制的低导通电阻和较宽的模拟信号范围，因而非常适合精密模拟信号开关应用。

ADG511开关的接通条件是相关的控制输入为逻辑低电平。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。
