ADI亚德诺 ADG506A 产品介绍

2026-03-09 0次

特性

最大额定电源电压：44 V
模拟信号范围：V_SS 至 V_DD
单/双电源供电
宽电源电压范围：10.8 V至16.5 V

扩展塑性温度范围：
-40°C至+85°C
低功耗：28 µW（最大值）
低泄漏：20 pA（典型值）
DG506A/HI-506的绝佳替代器件
28引脚DIP/SOIC/PLCC/LCCC/TSSOP封装

产品详情和应用

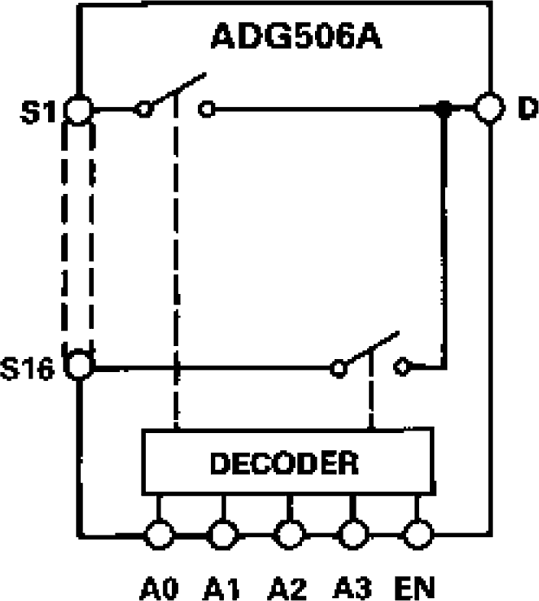

ADG506A是一款单芯片CMOS模拟多路复用器，内置16个通道。它根据4个二进制地址和一个使能输入的状态，将16路输入之一切换至公共输出。此外，还提供TTL和5 V CMOS逻辑兼容型数字输入。

ADG506A采用增强型LC²MOS 工艺设计，信号处理能力提高到V_SS至V_DD，并且可以在较宽的电源电压范围内工作。该器件可以采用10.8 V至16.5 V范围内的任意单电源或双电源轻松工作。同时还具有高开关速度和低导通电阻特性。
