ADI亚德诺 ADG794 产品介绍
2026-03-09
0次
特性
- 带宽：300 MHz
- 低插入损耗和导通电阻：5 Ω（典型值）
- 导通电阻平坦度：0.68 Ω（典型值）
- 3 V/5 V单电源供电
- 低静态电源电流：1 nA（典型值）
- TTL/CMOS兼容型
- 快速开关时间：:
接通时间tON：7 ns
断开时间tOFF：5 ns - ESD 保护
2 kV人体模型(HBM)
200 V机器模型(MM)
1 kV场感应充电装置模型(FICDM)
产品详情和应用

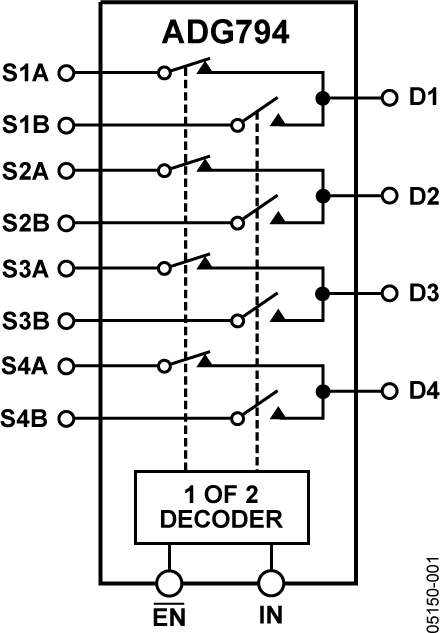

ADG794是一款单芯片CMOS器件，内置四个2:1多路复用器/解复用器，提供高阻抗输出。它采用CMOS工艺设计，具有低功耗、高开关速度和低导通电阻特性。在输入信号范围内，导通电阻变化通常小于1.2 Ω。
带宽典型值为300 MHz，而且具有低失真（典型值为0.68%）性能，因而适合模拟音频/视频信号切换应用。
ADG794采用3.3 V/5 V单电源供电，并且与TTL逻辑兼容。这些开关由逻辑输入IN和 EN 控制，如表4所示。用户可以利用EN 引脚禁用所有开关。
接通时，这些开关在两个方向的导电性能相同。在断开条件下，达到电源电压的信号电平被阻止。ADG794为先开后合式开关。

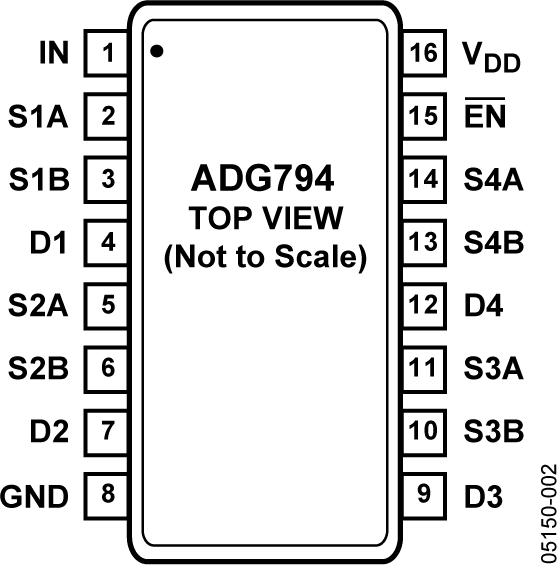

ADG794采用16引脚QSOP封装。
产品聚焦
- 宽带宽：300 MHz。
- 超低功耗。/li>
- 串扰：−70 dB（典型值，10 MHz）。
- 关断隔离：−65 dB（典型值，10 MHz）。
- ESD保护功能均依照以下ESD协会标准经过测试：
- 2 kV HBM (ANSI/ESD STM5.1-2001)
- 200 V MM (ANSI/ESD STM5.2-1999)
- 1 kV FICDM (ANSI/ESD STM5.3.1-1999)
