特性

• SPI 接口提供错误检测功能
  • 包括 CRC 错误检测、无效读/写地址错误检测和 SCLK 计数错误检测
  • 支持突发模式和菊链模式
  • 兼容行业标准 SPI 模式 0 和模式 3 接口
• 保证先开后合式开关动作，允许开关外部接线以实现多路复用器配置
• 模拟信号范围为 V_SS 至 V_DD
  • 额定电源电压：±15 V、±20 V、+12 V和+36 V
  • 9 V 至 40 V 单电源供电 (V_DD)
  • ±9 V 至 ±22 V 双电源供电 (V_DD/V_SS)
• 8 kV HBM ESD 额定值
• 低导通电阻
• 1.8 V 与 2.7 V ≤ V_L ≤ 3.3 V 逻辑兼容

产品详情和应用

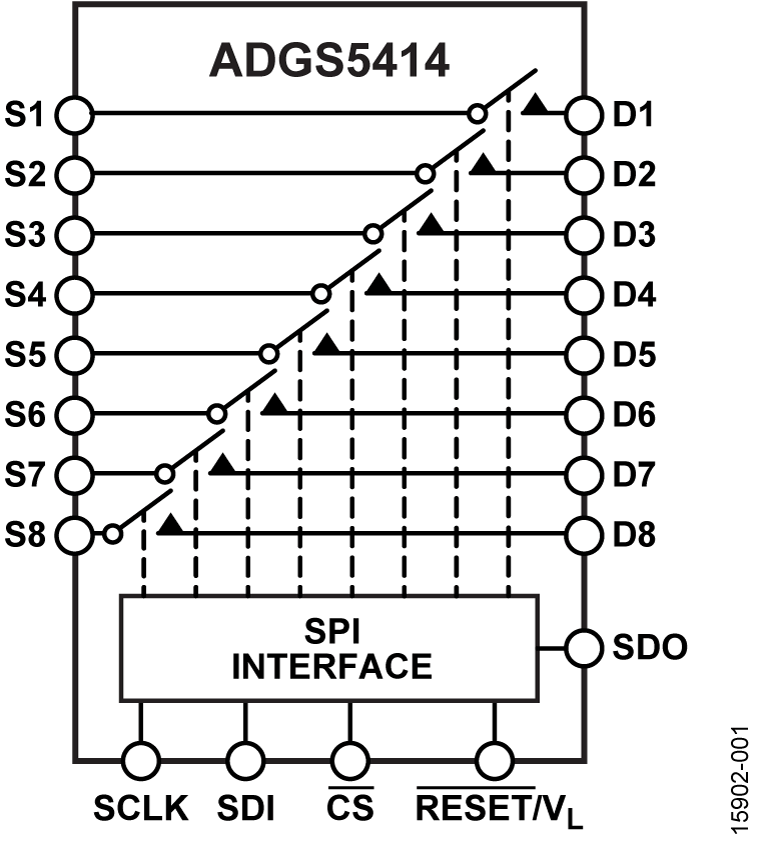

ADGS5414内置八个独立的单刀单掷(SPST)开关。SPI接口可控制这些开关并具有强大的错误检测功能，包括循环冗余校验(CRC)错误检测、无效读取/写入地址错误检测和SCLK计数错误检测。

可通过菊花链将多个ADGS5414器件连接在一起。这样便可以极少的数字走线实现多个器件的配置。ADGS5414还可在突发模式下工作，从而减少SPI命令之间的时间。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。

导通电阻曲线在整个模拟输入范围都很平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。ADGS5414为先开后合式开关，适合带外部接线的多路复用器应用。

产品聚焦

1. SPI 接口无需并行转换和逻辑追踪，可以减少通用输入/输出 (GPIO) 通道计数。
2. 4. 使用多个器件时，菊花链模式无需额外的逻辑连线。
3. CRC 错误检测、无效读/写地址错误检测和 SCLK 计数错误检测可确保提供可靠的数字接口。
4. CRC 和错误检测功能允许在安全关键系统中使用 ADGS5414。
5. 10. 先开后合式开关动作，允许开关外部接线以实现多路复用器配置。
6. 12. 沟槽隔离模拟开关部分可防止闩锁。电介质沟槽将正通道与负通道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。

应用

• 继电器替代方案
• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统
