特性

• -3dB带宽：>300MHz
• 导通电容小于15pF
• +1.8V至+5.5V单电源供电
• 20Ω R_ON (最大)开关
  • R_ON匹配度为0.4Ω (最大) (+3.0V电源)
  • 平坦度为1.2Ω (最大) (+3.0V电源)
• 可处理满摆幅信号
• 高关断隔离：-55dB (10MHz)
• 低串扰：-80dB (10MHz)
• 低失真：0.03%
• 兼容于+1.8V CMOS逻辑
• +25°C时漏电流<0.5nA

产品详情和应用

MAX4719为低电压、低导通电阻(R_ON)、双路单刀双掷(SPDT)模拟开关，工作电压范围为+1.8V至+5.5V。MAX4719具有20Ω R_ON (最大)，平坦度为1.2Ω、通道间匹配度为0.4Ω。此开关提供接通前先断开(1ns)特性，+2.7V供电时t_ON小于80ns、t_OFF小于40ns。+2.7V至+3.6V供电时，数字逻辑输入兼容于+1.8V逻辑。

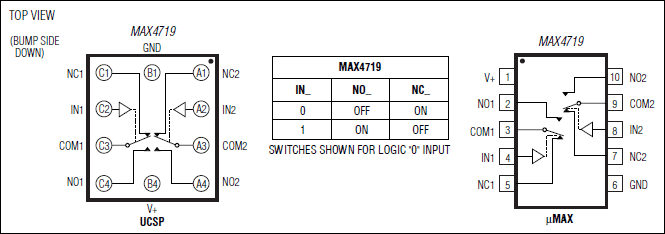

该款开关提供晶片级封装(UCSP™)，大大降低了对PCB面积的要求。芯片仅占2.0mm x 1.50mm的面积，具有4 x 3焊球阵列，焊球倾斜度0.5mm。另外，MAX4719也提供10引脚µMAX®封装。

应用

• 音频/视频信号切换
• 电池供电设备
• 蜂窝电话
• 低电压数据采集系统
• PDA
• 采样保持电路
