特性

• 外部引出端具有±15kV HBM ESD保护
• 1GHz带宽
• 5Ω (典型值)的低导通电阻(R、G、B信号)
• 6pF (典型值)的低导通电容(R、G、B信号)
• 极低的R、G、B偏差：50ps (典型值)
• 功耗几乎为零(< 2µA)
• 超小型、24引脚(4mm x 4mm) TQFN封装

产品详情和应用

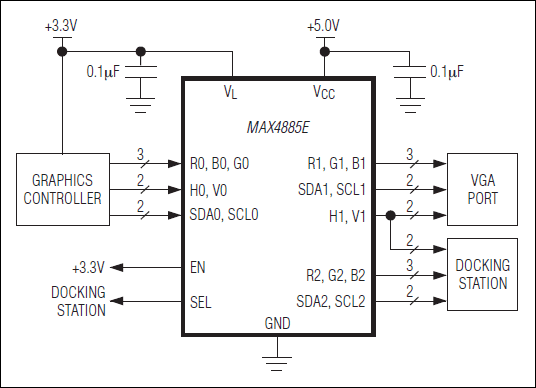

MAX4885E集成高带宽模拟开关和电平转换缓冲器，可实现完整的VGA信号1:2复用。该器件可实现RGB、显示数据通道(DDC)的切换。

行同步和场同步(HSYNC/VSYNC)输入具有电平转换缓冲器，可支持低电压CMOS或标准TTL兼容图形控制器，能够满足±8mA的VESA要求。DDC包括SDA_和SCL_，是双向有源电平转换开关，可降低容性负载。MAX4885E的全部12个外部引出端上均具有高达±15kV的人体模式(HBM) ESD保护功能。参见完整数据资料中的引脚说明部分。所有其他引脚具有高达±10kV的人体模式(HBM) ESD保护能力。

MAX4885E规定工作在-40°C至+85°C的温度范围，采用24引脚、4mm x 4mm TQFN封装。

应用

• 计算机监视器
• 数字投影仪
• KVM开关
• 笔记本电脑/坞站
• 服务器/存储
