特性

• 快速开关时间
  • 15ns t_ON
  • 10ns t_OFF
• 与工业标准74HC4051/74HC4052/74HC4053和MAX4581/MAX4582/MAX4583引脚兼容
• 导通电阻符合规格
  • 10Ω（最大值，+5V电源）
  • 20Ω（最大值，+3V电源）
• 确保通道间导通电阻匹配：1Ω（+5V单电源）
• 支持低关断漏电流：+25°C时为1nA
• 支持低导通漏电流：+25°C时为1nA
• +2V至+5.5V单电源供电
• TTL/CMOS逻辑兼容
• 低串扰：< -96dB
• 高关断隔离度：< -93dB
• 低失真：< 0.017% (600Ω)

产品详情和应用

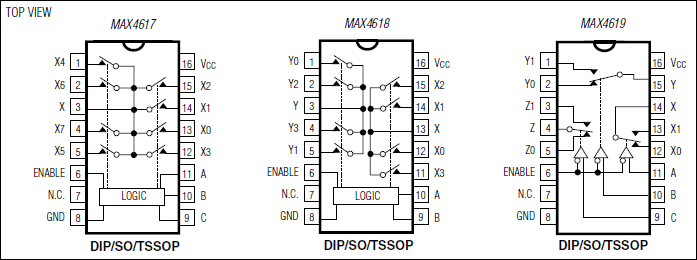

MAX4617/MAX4618/MAX4619均为高速、低压、CMOS模拟IC，配置为一个8通道多路复用器(MAX4617)、两个4通道多路复用器(MAX4618)和三个单刀/双掷(SPDT)开关(MAX4619)。

这些CMOS器件可以采用+2V至+5.5V单电源连续工作。每个开关均可处理轨到轨模拟信号。T_A = +25°C时关断漏电流仅为1nA，T_A = +85°C时为10nA。

所有数字输入的逻辑阈值为0.8V至2.4V，确保采用+5V单电源时TTL/CMOS逻辑兼容。

应用

• 音频/视频信号路由
• 电池供电应用
• 通信系统
• 低压数据采集
