特性

• 低至V_CC - 5.5V的负信号无失真通过
• 用于耳机或静音检测的比较器(MAX4763/MAX4765)
• 内置并联电阻降低嘀哒声(MAX4764/MAX4764A/MAX4765)
• 低导通电阻(R_ON)
  • +2.7V电源下0.6Ω
• 0.25Ω导通电阻平坦度
• 0.05Ω导通电阻匹配
• +1.8V至+5.5V电源电压
• -70dB串扰(100kHz)
• -65dB断开隔离度(100kHz)
• 0.01%的总谐波失真
• 采用µMAX、TDFN、薄型QFN或UCSP封装

产品详情和应用

MAX4762–MAX4765/MAX4764A/MAX4765双路SPDT (单刀/单掷)开关具有负信号能力，允许低于地电位的信号通过，且无失真。这些模拟开关工作在+1.8V至+5.5V单电源下，具有0.6Ω的低导通电阻，使它们尤其适合于切换音频信号应用。

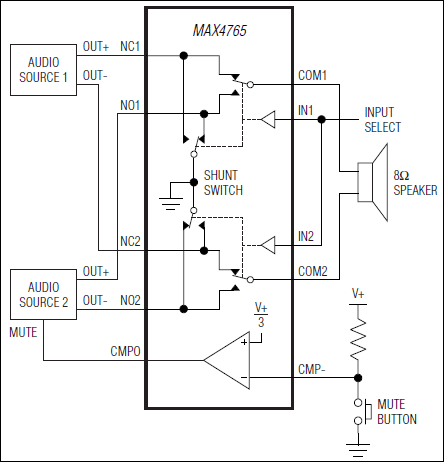

MAX4763/MAX4765包括一个比较器，用于耳机检测，或静音/传送按键功能。MAX4764/MAX4764A/MAX4765内置并联开关，以自动对任何NO及NC接点上的电容放电。这样降低了在预充电点间转换音频信号时的嘀哒声。

这些SPDT开关采用节省空间的µMAX®、TDFN、薄型QFN或UCSP™封装，工作在-40°C至+85°C的扩展级温度范围内。

应用

• 蜂窝电话
• MP3播放器
• 笔记本电脑
• PDA及其它手持设备
