特性

• 行业标准DG401/DG403/DG405的直接升级产品
• 改进了通道间r_DS(ON)匹配（最大值：2Ω）
• 信号范围内确保r_FLAT(ON)（最大值：3Ω）
• 改进了电荷注入（最大值：15pC）
• 改进了整个温度范围内的关断漏电流（+85°C时< 5nA）

• 低r_DS(ON)（最大值：30Ω）
• 单电源供电：+10V至+30V
• 双极性电源供电：±4.5V至±20V
• 低功耗：35µW（最大值）
• 轨到轨信号处理能力
• TTL/CMOS逻辑兼容

产品详情和应用

Maxim重新设计的DG401/DG403/DG405模拟开关现在确保较低的开关间导通电阻匹配（最大值：2Ω），并确保信号范围内的导通电阻平坦度（最大值：3Ω）。这些低导通电阻开关（典型值：20Ω）在两个方向上的导电性能相同，并确保具有低电荷注入（最大值：15pC）。新设计在整个温度范围内提供更低的关断漏电流（+85°C时小于5nA）。

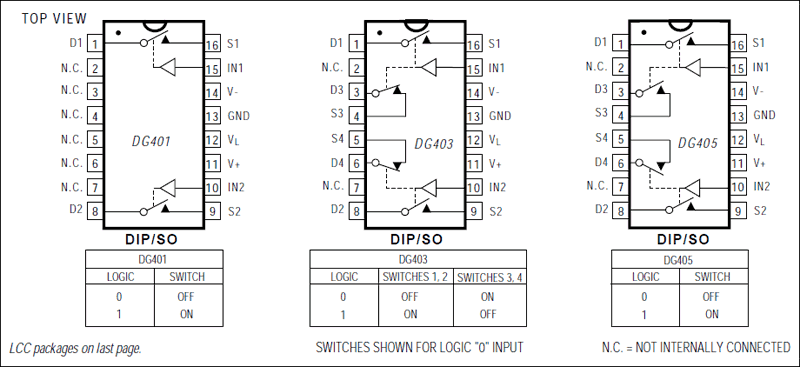

DG401/DG403/DG405均为双通道高速开关。单刀单掷DG401和双刀单掷DG405为常开双通道开关。双通道单刀双掷DG403具有两个常开和两个常闭开关。tON的开关时间为150ns（最大值），tOFF的开关时间为100ns（最大值），功耗为35µW（最大值）。这些器件采用+10V至+30V单电源或±4.5V至±20V双极性电源供电。Maxim的改进版DG401/DG403/DG405采用44V硅栅工艺制造。

应用

• 音频信号切换
• 电池供电应用
• 通信系统
• 引导与控制系统
• 平面显示器
• 军用无线装置
• PBX、PABX
• 采样保持电路
• 测试设备
