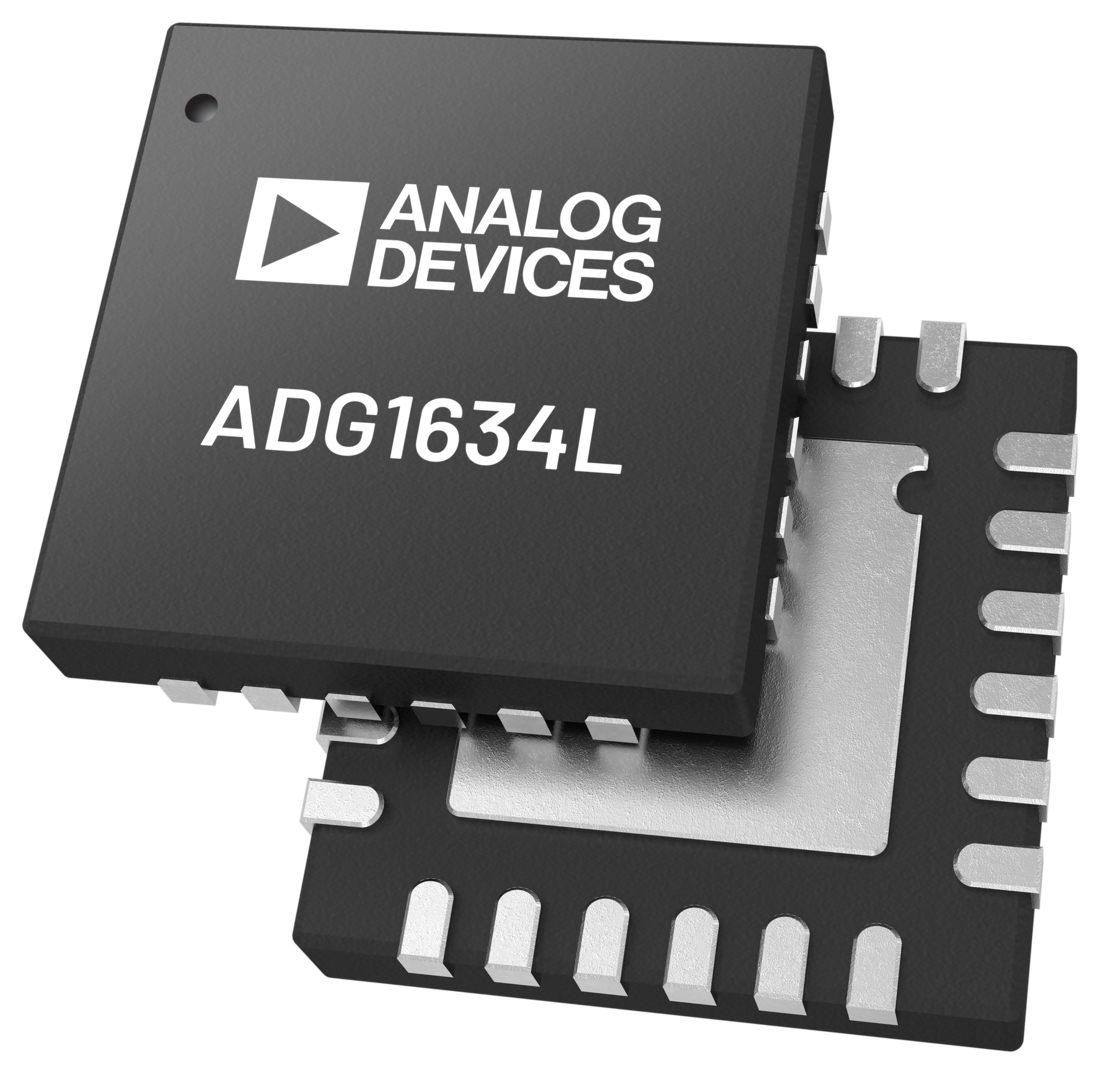

ADG1634L

推荐用于新设计

4.7 Ω RON、四通道开关,兼容1.2 V 和1.8 V JEDEC逻辑

ADI亚德诺 ADG1634L 产品介绍
2026-03-09 0次

特性


  • 4.7 Ω典型的对电阻±5 V 双电源,25°C
  • 1.2Ω导通电阻平坦度±5 V 双电源,25°C
  • 完全指定在±5 V、12 V、5 V 和 3.3 V
  • ±3.3 V 到 ±8 V 双电源供电
  • 3.3 V 到 16 V 单电源供电
  • VL 供应低逻辑电平兼容性
  • 符合 1.8 V JEDEC 标准
  • 符合 1.2 V JEDEC 标准
  • 轨到轨操作

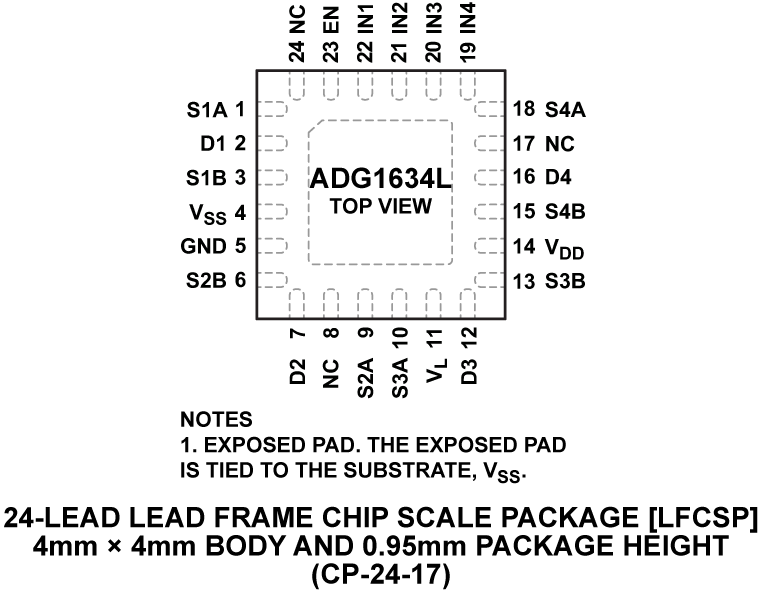

  • 24 引脚 4 mm × 4 mm LFCSP

产品详情和应用

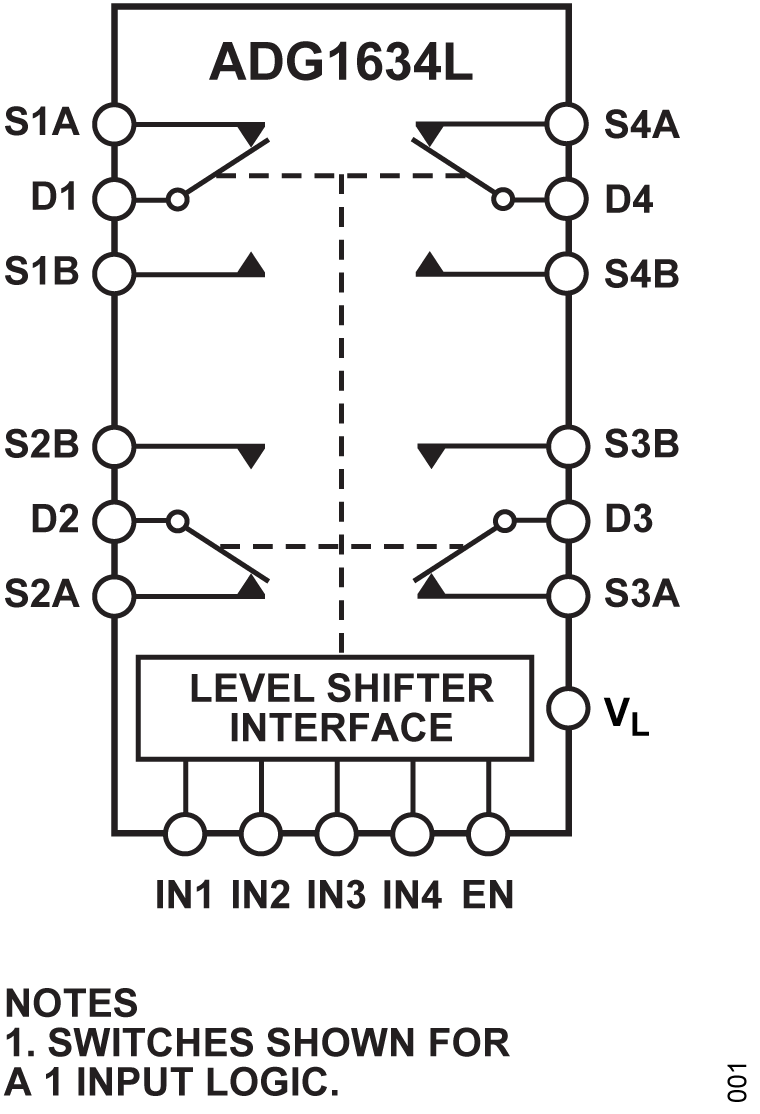

ADG1634L是一款单芯片工业CMOS (iCMOS®),内置四个独立可选的单刀双掷(SPDT)开关。

所有通道均采用先开后合式开关,防止开关通道时发生瞬时短路。ADG1634L提供EN输入,用于启用或禁用器件。禁用时,所有通道均关断。该开关通过逻辑1 EN输入启用,而INx输入定义SPDT开关的状态(参见数据手册中的表12)。

此开关具有超低导通电阻和导通电阻平坦度,非常适合低失真性能至关重要的数据采集和增益切换应用。iCMOS结构可确保功耗非常低,因而该器件非常适用于便携式电池供电仪器。

外部VL电源为较低的逻辑控制提供了灵活性。ADG1634L符合1.2 V和1.8 V JEDEC标准。

应用

  • 通信系统
  • 医疗系统
  • 音频信号路由
  • 视频信号路由
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • FPGA和微控制器系统
  • 采样保持系统
  • 继电器替代方案

产品特色

  1. 整个温度范围内的最大导通电阻:8.2 Ω。
  2. 更低失真。
  3. VL 电源支持兼容低逻辑电平。
  4. 符合1.2 V和1.8 V逻辑电平的JEDEC标准要求。
  5. 当数字输入浮动时保证关闭。
  6. 24引脚、4毫米× 4 mm LFCSP
