特性

• 行业标准DG444/DG445的直接升级产品
• 改进了通道间R_ON匹配（最大值：4Ω）
• 信号范围内确保R_FLAT(ON)（最大值：9Ω）
• 改进了电荷注入（最大值：10pC）
• 改进了整个温度范围内的关断漏电流（+85°C时< 5nA）
• 承受静电放电（最低2000V）（方法3015.7）

• 低R_DS(ON)（最大值：85Ω）
• 单电源供电：+10V至+30V
• 双极性电源供电：±4.5V至±20V
• 低功耗：35µW（最大值）
• 轨到轨信号处理
• TTL/CMOS逻辑兼容

产品详情和应用

Maxim重新设计的DG444/DG445模拟开关现在具有开关间导通电阻匹配（最大值：4Ω），并确保信号范围内的导通电阻平坦度（最大值：9Ω）。这些低导通电阻开关在两个方向上的导电性能相同。它们可确保低电荷注入（最大值：10pC）、低功耗（最大值：35µW）以及最低2000V的ESD耐受性能（方法3015.7）。新设计在整个温度范围内提供更低的关断漏电流（+85°C时小于5nA）。

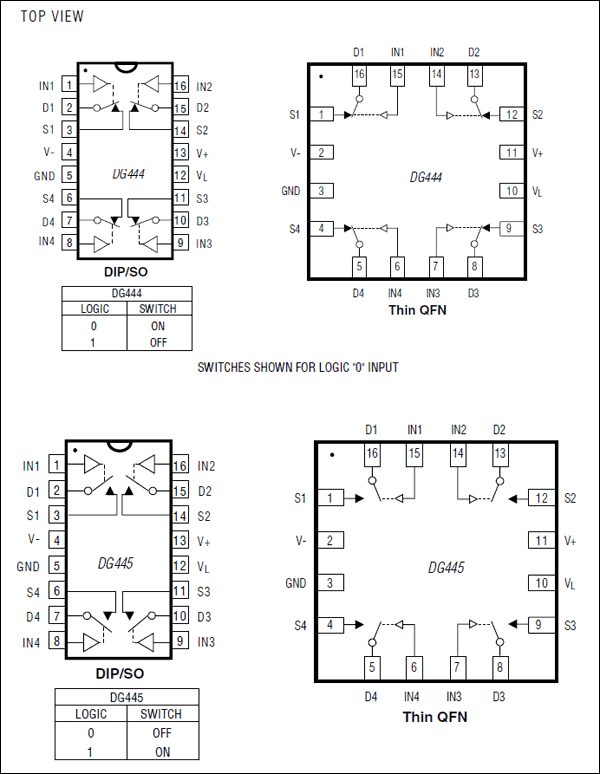

DG444/DG445均为四通道单刀单掷(SPST)模拟开关。DG444具有四个常闭开关，DG445具有四个常开开关。tON的开关时间小于250ns，tOFF的开关时间小于70ns。采用+10V至+30V单电源或±4.5V至±20V双极性电源供电。Maxim的改进版DG444/DG445仍然采用44V硅栅工艺制造。

应用

• 音频信号切换
• 电池供电应用
• 通信系统
• 引导与控制系统
• 平面显示器
• 军用无线装置
• 调制解调器/传真机
• PBX、PABX
• 采样保持电路
• 测试设备
