特性

• 与行业标准74HC4051/74HC4052/74HC4053引脚兼容
• 导通电阻符合规格：100Ω，±5V电源
• 保证通道间匹配：
• 6Ω (MAX4051A—MAX4053A)
• 12Ω (MAX4051—MAX4053)
• 支持低关断漏电流：
• +25°C时为0.1nA (MAX4051A—MAX4053A)
• +25°C时为1nA (MAX4051—MAX4053)
• 支持低导通漏电流：
• +25°C时为0.1nA (MAX4051A—MAX4053A)
• +25°C时为1nA (MAX4051—MAX4053)
• +2.0V至+16V单电源供电，±2.7V至±8V双电源供电
• TTL/CMOS逻辑兼容
• 低失真：< 0.04% (600Ω)
• 低串扰：< -90dB (50Ω)
• 高关断隔离度：< -90dB (50Ω)

产品详情和应用

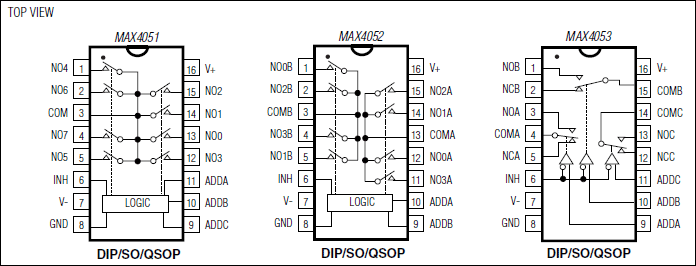

MAX4051/MAX4052/MAX4053和MAX4051A/MAX4052A/MAX4053A均为低压、CMOS模拟IC，配置为一个8通道多路复用器(MAX4051/A)、两个4通道多路复用器(MAX4052/A)和三个单刀/双掷(SPDT)开关(MAX4053/A)。A后缀器件具有完整的导通电阻匹配、导通电阻平坦度和低泄漏电流特性。

这些CMOS器件可采用±2.7V至±8V双电源或+2.7V至+16V单电源供电持续运行。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流仅为0.1nA，+85°C时为5nA (MAX4051A/MAX4052A/MAX4053A)。

所有数字输入的逻辑阈值为0.8V至2.4V，确保采用±5V电源或+5V单电源时TTL/CMOS逻辑兼容。

应用

• 音频/视频信号路由
• 电池供电设备
• 通信电路
• 低压数据采集系统
