特性

• 低R_ON
  • 最大0.9Ω (+3V供电)
  • 最大 2.5Ω (+1.8V供电)
• 导通电阻平坦度：0.1Ω (最大) (+3V供电)
• R_ON匹配
  • 最大0.12Ω (+3V供电)
  • 最大0.25Ω (+1.8V供电)
• +1.6V至+3.6V单电源供电
• 提供16引脚QFN、3mm x 3mm封装
• 兼容于1.8V CMOS逻辑电平(+3V供电)
• 可处理大电流(100mA连续电流)
• 快速切换：t_ON = 30ns、t_OFF = 25ns

产品详情和应用

MAX4751/MAX4752/MAX4753为低导通电阻、低电压、四路单刀单掷(SPST)模拟开关，工作电压范围为+1.6V至+3.6V。这些开关具有较高的开关速度(t_ON = 30ns, t_OFF = 25ns)，可处理满摆幅模拟信号，静态功耗低于1µW，MAX4753具有接通前先断开的特性。

采用+3V单电源供电时，MAX4751/MAX4752/MAX4753具有低于0.9Ω (最大)的导通电阻(R_ON)，R_ON匹配度为0.12Ω (最大)，R_ON平坦度为0.1Ω。采用+3V单电源供电时，数字逻辑输入与1.8V CMOS逻辑兼容。

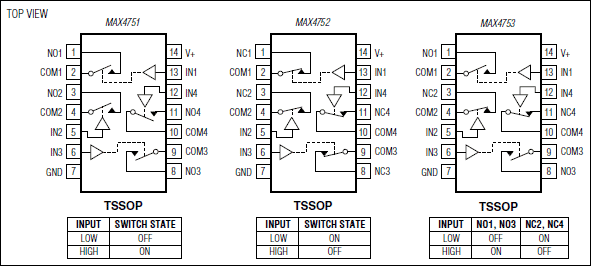

MAX4751有四个常开(NO)开关，MAX4752有四个常闭(NC)开关，而MAX4753有两个常开NO开关和两个常闭NC开关。MAX4751/MAX4752/MAX4753提供3mm x 3mm的16引脚QFN和14引脚TSSOP封装。

应用

• 音频/视频信号切换
• 电池供电系统
• 蜂窝电话
• 通信电路
• 硬盘驱动器
• 低电压数据采集系统
• 调制解调器
• PCMCIA卡
• 电源切换
