ADI亚德诺_DG301A_产品介绍

ADI亚德诺 DG301A 产品介绍

2026-03-09 0次

特性

单片低功耗CMOS
防闩锁结构
完全兼容的替代选择
低导通电阻，< 50Ω
快速开关时间
模拟信号范围：V+至V-
单电源能力

产品详情和应用

Maxim的DG300–DG303和DG300A–DG303A CMOS双通道和四通道模拟开关不仅提供低功耗操作，还具有快速开关时间以及出色的直流和交流开关特性。导通电阻小于50Ω，并且在模拟信号范围内基本恒定。器件规格非常适合电池供电的电路。

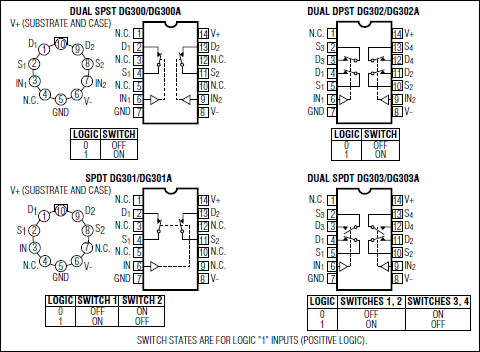

这些开关有多种格式可供选择，如完整数据手册中的“引脚配置”部分所述。开关控制逻辑输入与TTL和CMOS完全兼容。其他特性还包括“为先开后合式”开关和低电荷注入。

Maxim的DG300–DG303和DG300A–DG303A系列与原始制造商的器件电气兼容且引脚兼容。所有器件均采用±5V至±18V的电源供电。将V-连至GND可以实现单电源工作模式。

应用

低功耗采样/保持电路
便携式仪表
电源开关
过程控制与遥感勘测
可编程增益放大器
SPDT和DPDT功能
