特性

• 导通电阻：1.6Ω（最大值）
• 导通电阻平坦度：0.4Ω（最大值）
• 导通电阻匹配：0.3Ω（最大值）
• ±2.7V至±5.5V双电源或+2.7V至+11V单电源供电
• TTL/CMOS逻辑兼容
• 串扰：-84dB (1MHz)
• 关断隔离：-65dB (1MHz)
• -3dB带宽：66MHz
• 轨到轨信号范围

产品详情和应用

MAX4677/MAX4678/MAX4679四路模拟开关采用±5V双电源供电时，最大导通电阻(R_ON)为1.6Ω。提供最大0.3Ω的通道间R_ON匹配，在指定信号范围内保持平坦（最大0.4Ω）。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流为0.1nA。这些开关非常适合低失真应用，在自动测试设备应用中优于机械继电器。它们的功率要求低，需要的电路板空间更小，并且比机械继电器更可靠。

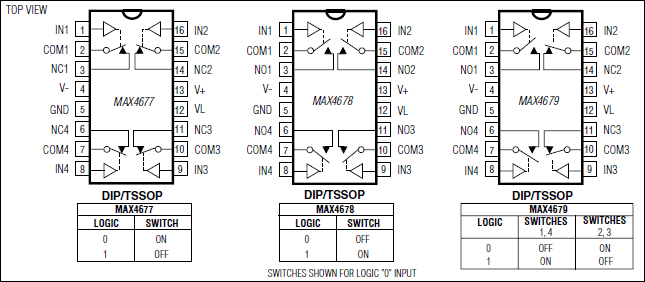

MAX4677具有四个常闭(NC)开关，MAX4678具有四个常开(NO)开关。MAX4679具有两个NC和两个NO开关，可保证先开后合式开关动作。

MAX4677/MAX4678/MAX4679采用+2.7V至+11V单电源或±2.7V至±5.5V双电源供电，非常适合用于数字卡应用和单端75Ω系统。

这些器件具有独立的逻辑电源输入，工作电压为+2.7V至V+，支持独立的逻辑和模拟电源。

应用

• 模数转换器系统
• 音频信号路由
• 航空电子
• 通信系统
• 数据采集
• PBX/PABX系统
• 舌簧继电器的替代产品
• 测试设备
