特性

• X、Y、Z和X_、Y_、Z_引脚具有ESD保护
  • ±15kV（人体模型）
  • ±12kV（IEC 1000-4-2，气隙放电）
  • ±8kV（IEC 1000-4-2，接触放电）
• 与行业标准74HC4051/74HC4052/74HC4053引脚兼容
• 导通电阻符合规格
  • 220Ω，采用+5V单电源
  • 160Ω，采用±5V电源
• 通道间R_ON匹配：2Ω（典型值）
• 支持较低漏电流
  • 1nA关断漏电流（+25°C时）
  • 1nA导通漏电流（+25°C时）
• TTL兼容输入，采用+5V/±5V电源
• 低失真：< 0.02% (600Ω)
• 低串扰：< -93dB (50Ω)
• 高关断隔离度： < -96dB (50Ω)

产品详情和应用

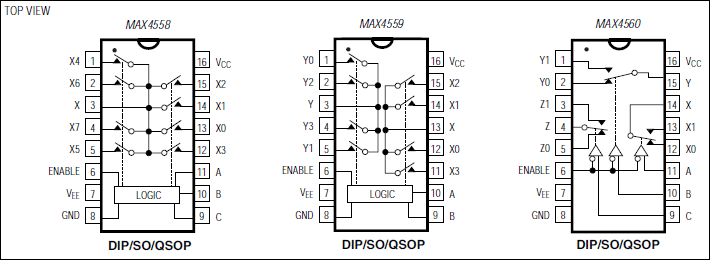

MAX4558/MAX4559/MAX4560均为低压、CMOS模拟IC，配置为一个8:1多路复用器(MAX4558)、一个双通道4:1多路复用器(MAX4559)和一个三通道单刀双掷(SPDT)开关(MAX4560)。每个开关都受到保护，可防止±15kV静电放电(ESD)冲击，不会发生闩锁或损坏。

这些CMOS器件可采用±2V至±6V双电源或+2V至+12V单电源连续工作。每个开关均可处理rail-to-rail^®（轨到轨）模拟信号。+25°C时关断漏电流仅为1nA，+85°C时为10nA（最大值）。

所有数字输入的逻辑阈值为+0.8V至+2.4V，确保采用+5V单电源或±5V双电源供电时能够保证TTL/CMOS的逻辑兼容性。

应用

• 音频/视频信号路由
• 电池供电应用
• 通信系统
• 高ESD环境
• 低压数据采集
