特性

• 多功能和灵活的开关配置
  • 高速USB数据或音频开关通路
  • 音频配置下自动阻抗检测
  • 全手动开关控制
  • Beyond-the-Rails^™信号能力
• 过压保护数据和音频通道
  • 两个独立的OVLO电路
  • OVLO门限可设置为3.37V、4.00V、4.70V或5.00V
• 支持负电压的音频通道
  • ±5V音频信号(受限于正向OVLO门限)
  • -100dB THD+N
  • -100dB PSRR @ 217Hz
• 高ESD和浪涌保护USB Type-C触点
  • ±12kV HBM
  • USB Type-C引脚上具有±25V浪涌保护
• 最小方案尺寸
  • 5 x 5阵列、0.4mm焊距、2.31mm x 2.31mm WLP封装

产品详情和应用

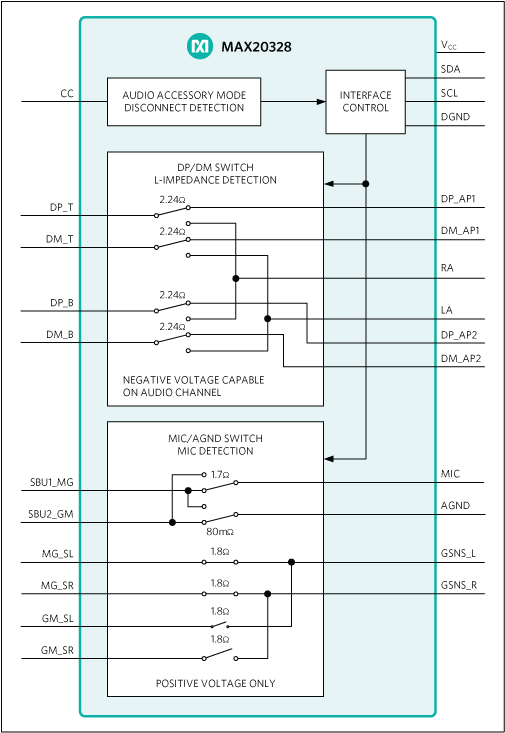

MAX20328/MAX20328A为USB Type-C音频接口IC，适用于便携式设备。由于USB Type-C和USB供电(PD)使得高压充电方案随时可用，因此数据和SBU线存在短路到总线高电压的风险，可能会永久损坏便携式设备。当USB 2.0数据线与模拟音频信号多路复用时，后者会在正电压与负电压之间变化，所以也需要保护。当有音频附件插入时，器件能够检测CC引脚连接事件，以禁止麦克风偏置，避免噼噗噪声。

MAX20328/MAX20328A采用5 x 5阵列、25焊球、0.4mm焊距、2.31mm x 2.31mm晶圆级封装(WLP)。

应用

• 平板设备
• 智能电话
• 平板PC
