ADI亚德诺_MAX336_产品介绍

ADI亚德诺 MAX336 产品介绍

2026-03-09 0次

特性

导通电阻< 400Ω（最大值）
转换时间< 500ns
导通电阻匹配< 10Ω
+25°C时NO关断漏电流< 20pA
3.5pC电荷注入
+4.5V至+30V单电源
±4.5V至±20V双电源供电
行业标准DG506/DG507的直接升级产品
双向轨到轨信号处理
TTL/CMOS逻辑兼容
> 2000V ESD保护（方法3015.7）

产品详情和应用

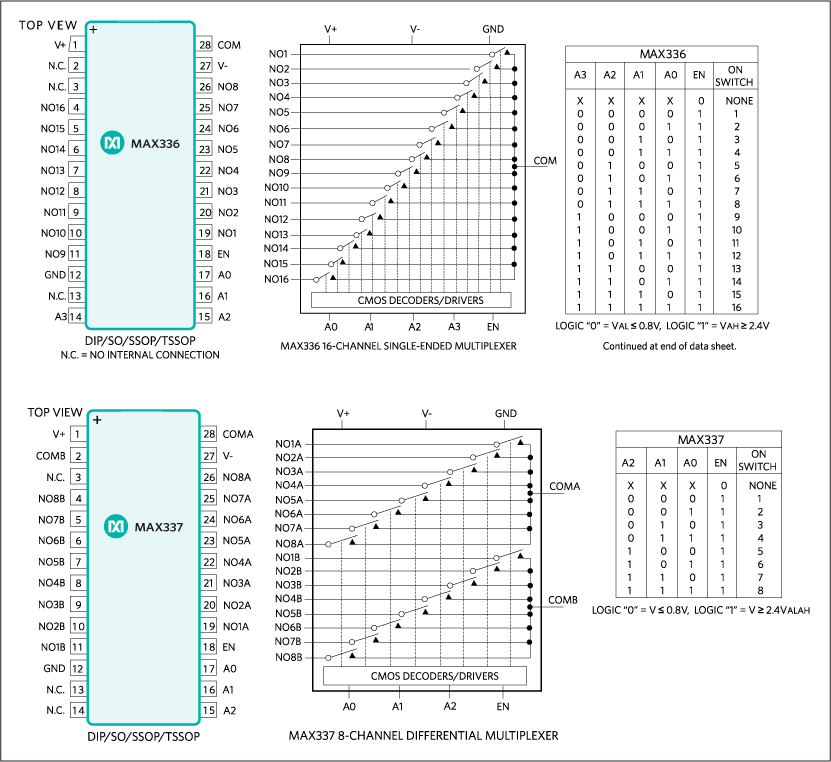

MAX336/MAX337均为单片CMOS模拟多路复用器。16通道MAX336可通过控制4位二进制地址将16个输入之一连接到公共输出。双路8通道MAX337可通过控制3位二进制地址将八个输入之一连接到公共输出。两款器件都可以用作复用器或解复用器。导通电阻为400Ω（最大值），并且器件在两个方向上传导电流的性能相同。

这些多路复用器具有超低的关断漏电流（+25°C时小于20pA）和通道漏电流（+25°C时小于50pA）。新设计可确保提供低电荷注入（典型值为3.5pC）和高于2000V的静电放电(ESD)保护（方法3015.7）。这些改进的多路复用器是行业标准DG506和DG507的引脚兼容升级产品。

MAX336/MAX337采用+4.5V至+30V单电源或±4.5V至±20V双电源供电。所有控制输入（无论是地址还是使能）在整个额定温度范围和±4.5V至±18V电源范围内均与TTL兼容（0.8V至2.4V）。

应用

精密数据采集系统
精密信号路由
测试设备
