特性

• 6引脚、0.5mm间距UCSP封装
• R_ON
  • 2.5Ω（最大值，+3V电源）
  • 10Ω（最大值，+1.8V电源）
• 最大通道间R_ON匹配：0.4Ω
• 信号范围内R_ON平坦度：1Ω（最大值）
• 整个温度范围内具有较低漏电流
  • T_A = +25°C时为0.5nA（最大值）
• 快速切换：t_ON = 30ns，t_OFF = 12ns
• 确保先开后合式开关动作(MAX4688)
• +1.8V至+5.5V单电源供电
• 轨到轨信号处理
• 低串扰： -95dB (100kHz)
• 高关断隔离度： -90dB (100kHz)
• 兼容1.8V逻辑

产品详情和应用

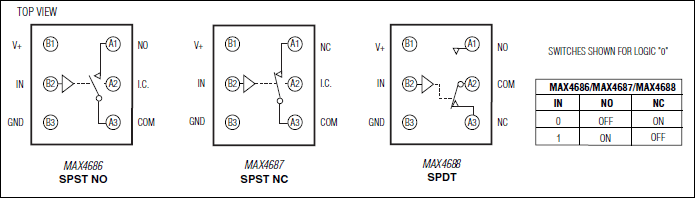

MAX4686/MAX4687/MAX4688低导通电阻(R_ON)、低压模拟开关采用+1.8V至+5.5V单电源供电。MAX4686/MAX4687为单刀单掷(SPST)模拟开关，MAX4688为单刀双掷(SPDT)模拟开关。MAX4686为常开(NO)开关，MAX4687为常闭(NC)开关。MAX4688具有一个常开(NO)开关和一个常闭(NC)开关。

采用3V电源供电时，这些器件具有2.5Ω（最大值）R_ON、0.4Ω（最大值）R_ON匹配和1Ω（最大值）平坦度。MAX4686/MAX4687/MAX4688提供快速开关速度（t_ON = 30ns（最大值），t_OFF = 12ns（最大值））。MAX4688提供先开后合式动作。

采用+2.7V至+3.3V电源时，数字逻辑输入与1.8V逻辑兼容。MAX4686/MAX4687/MAX4688采用芯片级封装(UCSP^™)，显著减少了所需的PC板面积。该芯片的占用面积仅为1.50mm x 1.02mm。3 x 2焊接凸点阵列的间距为0.5mm。

应用

• 音频/视频信号路由
• 电池供电设备
• 手机
• 手机
• 通信电路
• 硬盘驱动器
• MP3播放器
• PCMCIA卡
• 电源路由
• 继电器替代方案
