特性

• 导通电阻：< 400Ω（最大值）
• 转换时间：< 500ns
• 导通电阻匹配：< 10Ω
• +25°C时的NO关断漏电流：< 20pA
• 1.5pC电荷注入
• 单电源供电（+4.5V至+30V）双极性电源供电（±4.5V至±20V）
• 行业标准DG508A/DG509A的直接升级产品
• 轨到轨信号处理
• TTL/CMOS逻辑兼容
• ESD保护> 2000V（方法3015.7）

产品详情和应用

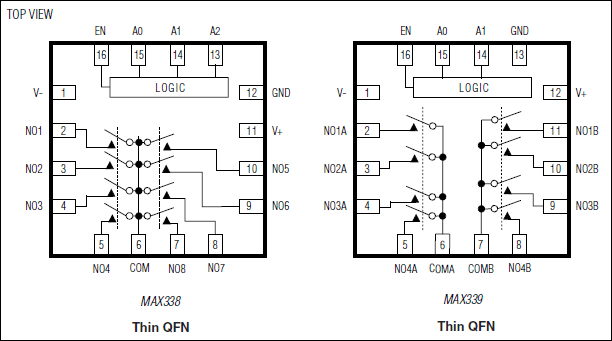

MAX338/MAX339均为单片CMOS模拟多路复用器。8通道MAX338可通过控制3位二进制地址将八个输入之一连接到公共输出。双路4通道MAX339可通过控制2位二进制地址将四个输入之一连接到公共输出。两款器件都可以用作复用器或解复用器。导通电阻为400Ω（最大值），并且器件在两个方向上传导电流的性能相同。

这些多路复用器具有超低的关断漏电流（+25°C时小于20pA）和超低的通道漏电流（+25°C时小于50pA）。新设计可确保提供低电荷注入（典型值为1.5pC）和高于2000V的静电放电(ESD)保护（方法3015.7）。这些改进的多路复用器是行业标准DG508A和DG509A的引脚兼容升级产品。如需漏电流和电荷注入较低但导通电阻较高的类似Maxim器件，请参见MAX328和MAX329。

MAX338/MAX339采用+4.5V至+30V单电源或±4.5V至±20V双电源供电。所有控制输入（无论是地址还是使能）在整个额定温度范围和±4.5V至±18V电源范围内均与TTL兼容（0.8V至2.4V）。这些器件采用Maxim的44V硅栅工艺制造。

应用

• 通信系统
• 数据采集系统
• 制导控制系统
• 平视显示器
• 军用无线电
• PBX、PABX
• 采样保持电路
• 测试设备
