ADI亚德诺 ADG201A 产品介绍

2026-03-09 0次

特性

最大额定电源电压：44 V
模拟信号范围：± 15 V
低导通电阻：60 Ω（最大值）
低泄漏：0.5 nA（典型值）
先开后合式开关动作
扩展塑性温度
范围：-40ºC至+85ºC
低功耗：33 mW
TTL/CMOS兼容型
绝佳的DG201A/HI201第二来源
16引脚DIP/SOIC封装

ADG201A-EP支持防务和航空航天应用（AQEC标准）

下载ADG201A-EP数据手册 (pdf)
军用温度范围：-55℃至+125℃
受控制造基线
唯一封装和测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12638 DSCC图纸号

产品详情和应用

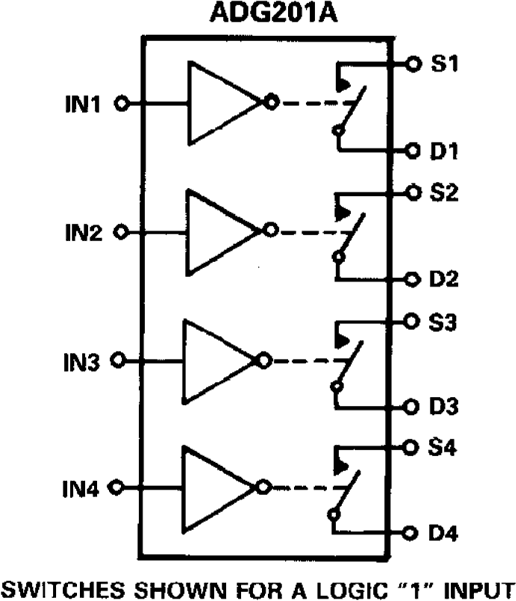

ADG201A是一款单芯片CMOS器件，内置四个独立可选的开关。这些开关采用增强型LC²MOS 工艺设计，信号处理能力提高到±15 V。同时还具有高开关速度和低导通电阻(R^ON)特性。

ADG201A开关的接通条件是相关的控制输入为逻辑低电平。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。
