特性

• 采用SOT23-5封装
• ±1V至±6V双电源供电
• 导通电阻符合规格：20Ω，±5V电源
• 支持低关断漏电流：
  • +25°C时为1nA
  • +85°C时为20nA
• 支持低导通漏电流：
  • +25°C时为2nA
  • +85°C时为40nA
• 低电荷注入：20pC（最大值）
• 快速切换：t_ON = 100ns，t_OFF = 75ns
• ±5V时t_ON > t_OFF
• CMOS逻辑兼容，采用±5V电源

产品详情和应用

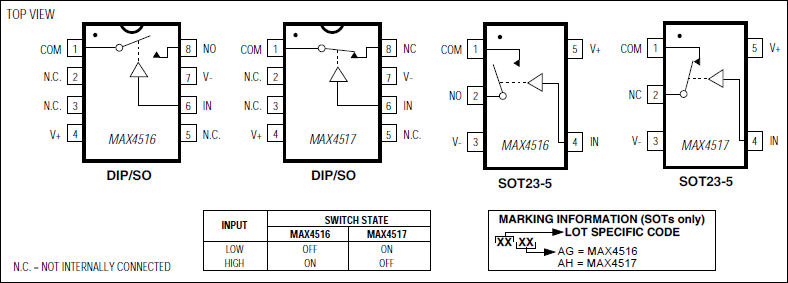

MAX4516/MAX4517均为单刀/单掷(SPST)、CMOS、低压、双电源模拟开关，开关导通电阻非常低。MAX4516为常开(NO)式。MAX4517为常闭(NC)式。

这些CMOS开关可以采用±1V至±6V之间的双电源连续工作。每个开关均可处理轨到轨模拟信号。+25°C时的最大关断漏电流仅为1nA，+85°C时为20nA。

数字输入以正电源为参考，并且与CMOS兼容。

对于采用单电源供电的引脚兼容器件，请参考MAX4514/MAX415。

应用

• 音频/视频信号路由
• 电池供电应用
• 手机
• 通信系统
• 低压数据采集
• 调制解调器
• PCMCIA卡
