特性

• 高度灵活且易于设计
  • 高压开关仅采用+5V电源供电——无需专用高压电源便于探针轻松符合行业安全标准
  • SOI技术——不会发生闩锁
  • 宽模拟输入范围（高达210V_PKPK）
  • 16个独立的SPST可确保灵活支持所有可能的多路复用器组合
  • 开关可以采用单独或全局（组选择）控制方式
  • 30MHz SPI接口用于对开关状态单独编程
  • SET和CLR CMOS用于开关的全局控制（组选择或继电器更换应用）
  • 数字逻辑输入范围扩展为1.8V至5V
• 高集成度和高密度，适用于节省空间的应用
  • 16通道线性SPST开关
  • < 1.9mm²/通道尺寸(WLP)
• 高性能：
  • 低R_ON（7Ω典型值）确保插入损耗较低
  • 整个输入范围内的R_ON平坦度确保实现出色的谐波成像性能
  • 低电荷注入：<100pC。
  • 宽工作带宽（高达50MHz）
  • 低导通输入电容(33pF) 低关断输入电容(7.7pF)
  • 出色的关断隔离（5MHz时为-75dB） 出色的串扰性能（5MHz时为-62dB）

产品详情和应用

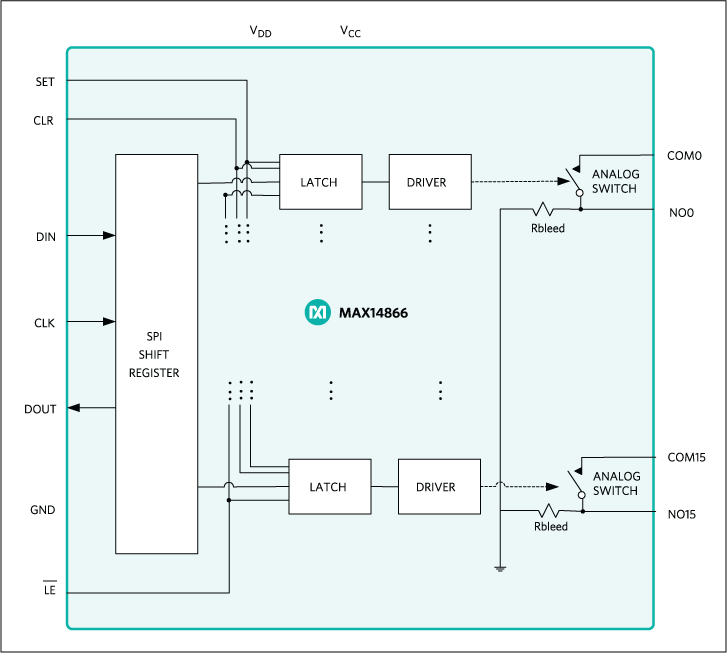

MAX14866是一款16通道、高压(HV)模拟SPST开关，主要用于超声应用中的高压多路复用。

MAX14866采用单一低压电源(+5V)供电，不需要专用高压电源，从而节省了成本并简化了系统。此外，对于探针内应用，高压电源在探针/换能器探头中不需要与MAX14866相关联，从而提高了安全性并简化了安全法规合规性。

MAX14866在多个方面性能出色，包括带宽（高达50MHz）、电荷注入(<100pC)和线性发射输入范围（高达210VPKPK）。低信号开关RDSON在0V上下通常约为7Ω，并在整个输入范围内保持平坦，确保获得优异的线性度。

凭借不会发生闩锁的SOI（绝缘体上硅）技术和宽模拟范围，在超声波系统由于负载的谐振特性而出现欠冲和过冲期间，可确保超高的鲁棒性。

开关的状态可通过高速SPI接口（高达30MHz）单独控制。支持菊花链架构。

或者，对于组选择或继电器更换应用，也可以通过全局控制信号（SET和CLR）控制开关。

MAX14866采用两种不同的封装：晶圆级封装(WLP)和TQFN封装。110引脚WLP尺寸仅为5.53 x 5.47mm，意味着每通道尺寸小于1.9mm2，因此可以实现非常高的集成度，这对于探针内应用尤其有益。

TQFN封装的尺寸是行业标准的48引脚、7mm x 7mm封装。

应用

• 医学超声成像
• NDT
• 打印机
• 继电器更换
