特性

• 集成的过压保护
• 20MHz串行接口(5V)
• HVCMOS工艺可提供高性能
• 独立编程的高压模拟开关
• 极低的5µA (典型值)静态电流
• 直流至20MHz低压模拟信号频率范围
• 2.7V至5.5V逻辑电源电压
• 低电荷注入、低电容R_L开关
• 在5MHz (R_L = 50Ω)下，关断隔离为-77dB (典型值)
• 串行接口可实现菊链连接
• 灵活的高压电源(V_PP - V_NN = 250V)

产品详情和应用

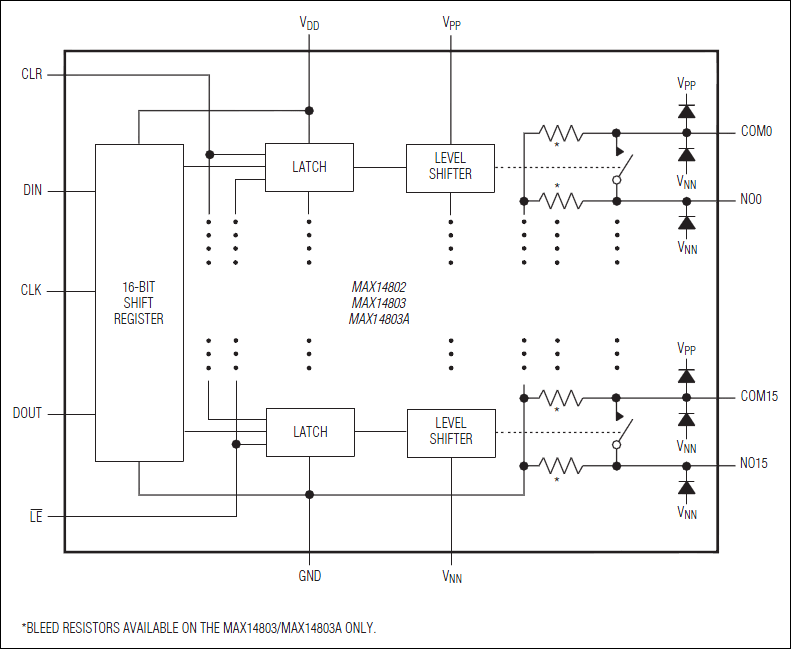

MAX14802/MAX14803/MAX14803A可为超声成像和打印机应用提供16通道高压开关。该系列器件采用HVCMOS工艺，提供16个高压低电荷注入SPST开关，由数字接口控制。数据移入内部16位移位寄存器，并通过带使能和清除输入的可编程锁存器保持数据。上电复位功能确保所有开关在上电时为打开状态。

MAX14802/MAX14803/MAX14803A采用宽范围的高电压供电，包括：V_PP/V_NN = +100V/-100V、+200V/0V或+40V/-160V。数字接口工作于独立的+2.7V至+5.5V V_DD电源。数字输入DIN、CLK、低电平有效的LE以及CLR采用V_DD电源电压供电。

MAX14803/MAX14803的每个切换端具有集成的35kΩ泄漏电阻，用于对容性负载进行放电。MAX14802/MAX14803/MAX14803A提供集成的钳位二极管，用于过压保护，防止正向电压过冲。

MAX14802/MAX14803采用48引脚TQFP封装，所有器件都工作于0°C至+70°C商业级温度范围。

MAX14803A采用100焊球晶片级封装(WLP)封装，所有器件都工作于-40°C至+85°C商业级温度范围。

应用

• 打印机
• 超声成像
