特性

• NO、NC具有ESD保护
  • ±15kV——人体模型
  • ±15kV——IEC 1000-4-2，气隙放电
  • ±8kV——IEC 1000-4-2，接触放电
• 导通电阻符合规格
  • 70Ω，采用+5V电源
  • 120Ω，采用+3V单电源
• 通道间导通电阻匹配（2Ω，最大值）
• 低导通电阻平坦度：4Ω（最大值）
• 支持较低漏电流
  • 0.5nA关断漏电流（T_A = +25°C时）
  • 0.5nA导通漏电流（T_A = +25°C时）
• 5ns时确保先开后合式开关动作（仅限MAX4561）
• 轨到轨信号处理能力
• TTL/CMOS逻辑兼容，采用+5V电源
• 行业标准引脚排列
  • MAX4561与MAX4544引脚兼容
  • MAX4568/MAX4569与MAX4514/MAX4515引脚兼容

产品详情和应用

MAX4561/MAX4568/MAX4569均为低压、ESD保护模拟开关。常开(NO)和常闭(NC)引脚具有±15kV静电放电(ESD)保护，不会发生闩锁或损坏，COM输入具有2.5kV ESD保护。

这些开关采用+1.8V至+12V单电源供电。5V时70Ω（3V时120Ω）导通电阻在通道间匹配至最大2Ω，在指定信号范围内保持平坦（最大4Ω）。这些开关可以处理轨到轨模拟信号。+25°C时关断漏电流仅为0.5nA，+85°C时为5nA。数字输入的逻辑阈值为+0.8V至+2.4V，确保采用+5V单电源时TTL/CMOS逻辑兼容。MAX4561是一款单刀双掷(SPDT)开关。MAX4568 NO和MAX4569 NC均为单刀单掷(SPST)开关。

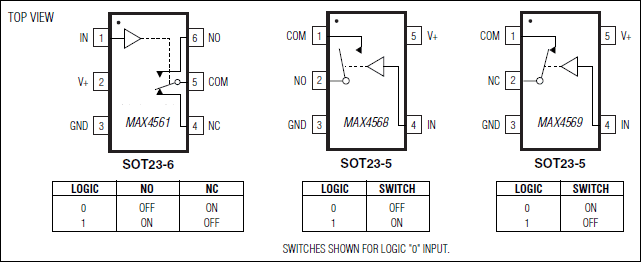

MAX4561采用6引脚SOT23封装，MAX4568/MAX4569采用5引脚SOT23封装。

应用

• 保护电路
• 开关和多路复用器
