特性

• 低功耗
  • 低电源电流：7µA (典型值)
  • 2.7V至5.5V单电源V_CC供电
• 设计灵活
  • 双电源架构：V_B和V_CC
  • ANO_通道优先控制输入
• 高度集成
  • V_B输入可达28V，V_BUS检测自动选择UNC_
  • 两个通道(UNC_和ANO_)均具有低电容特性，支持高速USB
  • ANO_通道可无失真通过低至-1.8V的负信号
  • 3Ω (典型值)导通电阻
  • 960MHz带宽
  • 音频通道具有0.04% THD+N
  • COM1、COM2提供±15kV人体模式(HBM) ESD保护
• 节省电路板面积
  • 内部旁路电阻减小咔嗒/噼噗声(MAX14585)
  • 10引脚、1.4mm x 1.8mm UTQFN封装

产品详情和应用

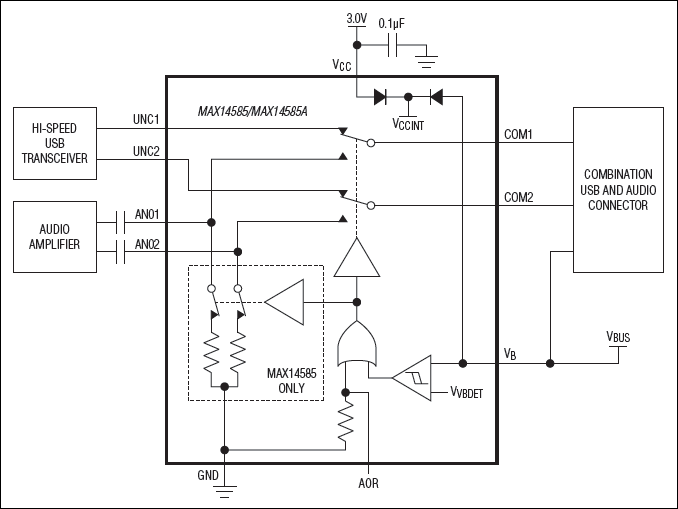

MAX14585/MAX14585A是具有高ESD保护的双刀双掷(DPDT)开关，可以切换多路高速(480Mbps) USB和模拟信号(如交流耦合音频信号或视频信号)。这些器件具备便携式电子产品对高性能开关所需的低导通电容(C_ON)、低导通电阻(R_ON)，内部负电源允许通过低于地电位至-1.8V的音频信号。器件还可处理低速/全速USB信号，工作电压为2.7V至5.5V。

器件具有V_BUS检测输入(V_B)，可处理高达28V的电压，一旦检测到有效的V_BUS信号(V_B > V_VBDET)，将自动切换到USB信号通路。当电池过放电时，如果V_B大于4.5V，可由V _B为器件供电。MAX14585在音频通路具有内部旁路电阻，可减小输出端的咔嗒/噼噗声。

MAX14585/MAX14585A采用节省空间的10引脚、1.4mm x 1.8mm UTQFN封装，工作在-40°C至+85°C温度范围。

应用

• 蜂窝电话
• PDA和手持设备
• 平板PC
