ADI亚德诺 ADGS1409 产品介绍
2026-03-09
0次
特性
- SPI 接口提供错误检测功能
- 包括 CRC 错误检测、无效读/写地址错误检测和 SCLK 计数错误检测
- 支持突发模式和菊链模式
- 兼容行业标准 SPI 模式 0 和 SPI 模式 3 接口
- 轮询调度模式可实现与并行接口兼容的开关时间
- 通用数字输出可用于控制其他器件，例如 Analog Devices 的并联开关
- 25°C 时导通电阻为 4 Ω（典型值）
- 25°C 时导通电阻平坦度为 0.5 Ω（典型值）
- 25°C 时通道间导通电阻匹配度为 0.2 Ω（典型值）
- 模拟信号范围为 VSS 到 VDD
- 全定工作电压为 ±15 V、±5 V 和 +12 V
- 应用 VL 和数字/模拟输入之前的上电序列为 VDD、VSS 和 GND
- 1.8 V 与 2.7 V ≤ VL ≤ 3.3 V 逻辑兼容

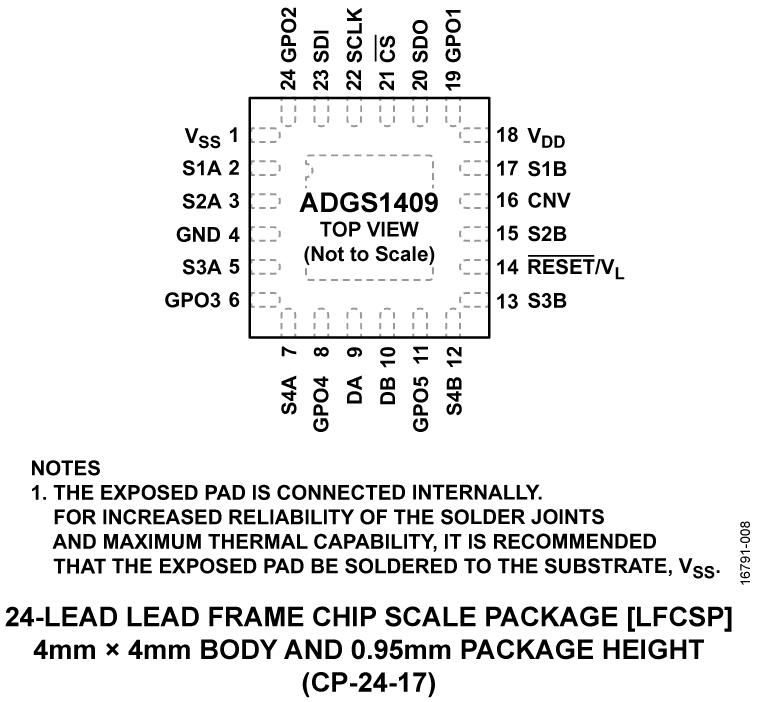

- 24 引脚 LFCSP 封装
产品详情和应用

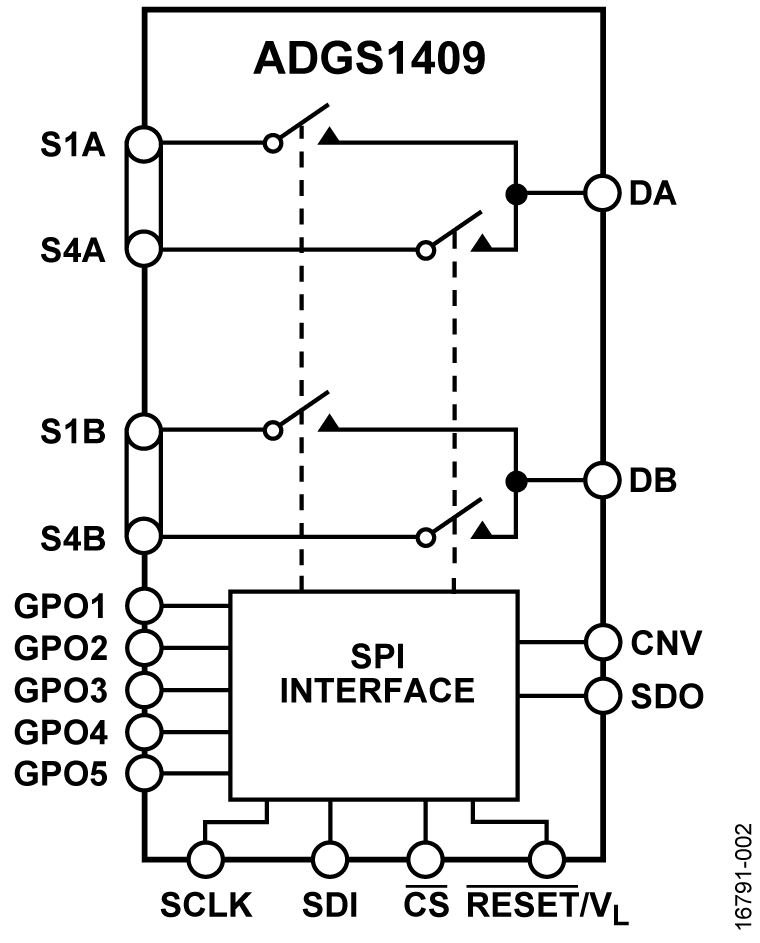

ADGS1408/ADGS1409 分别是包含八个单通道和四个差分通道的模拟多路复用器。这些开关由一个串行外设接口 (SPI) 控制。SPI 接口具备可靠的错误检测功能，例如循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。
通过菊链模式可将多个 ADGS1408/ADGS1409 器件连接在一起。菊链模式可用极少的数字线路实现多器件配置。ADGS1408/ADGS1409 也可以在突发模式下运行，从而缩短各 SPI 命令间隔的时间。
iCMOS 构造可确保超低功耗，使器件非常适用于便携式和电池供电仪器。
在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。
导通电阻曲线在整个模拟输入范围内比较平坦，可确保在切换音频信号时实现良好的线性度和低失真度。
产品亮点
- SPI 接口无需并行转换和逻辑迹线，可以减少 GPIO 通道计数。
- 在使用多个器件时，菊链模式不必使用额外的逻辑迹线。
- CRC 错误检测、无效读/写地址检测和 SCLK 计数错误检测可确保提供可靠的数字接口。
- CRC 和错误检测功能允许在安全关键系统中使用 ADGS1408/ADGS1409。
- 极低失真。
应用
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 音频信号路由
- 视频信号路由
- 通信系统
- 继电器替代方案
