特性

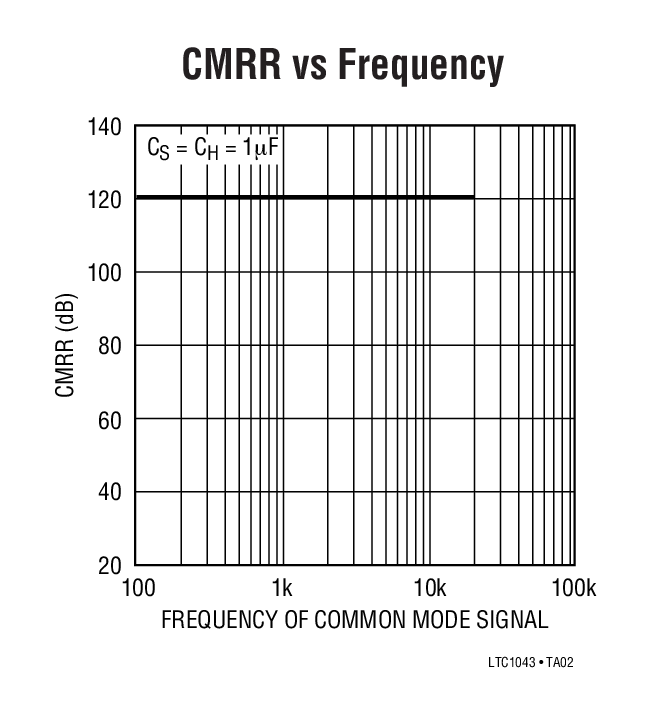

• 具 120dB CMRR 的仪表前端
• 精确的电荷平衡开关操作
• 采用 3V 至 18V 电源工作
• 内部或外部时钟
• 可在高达 5MHz 时钟速率下工作
• 低功率
• 具有一个时钟的两个独立部分



产品详情和应用

LTC^®1043 是一款单片式、电荷平衡、双通道开关电容器仪表单元式部件。一对开关交替地把一个外部电容器连接至一个输入电压，然后把这个充了电的电容器连接在一个输出端口的两端。内部开关具有一个 “先断后合” 动作。该器件提供了一个内部时钟，这个时钟的频率可利用一个外部电容器进行调节。另外，LTC1043 还可利用一个外部 CMOS 时钟来驱动。

当使用低时钟频率时，LTC1043 可提供超精准的 DC 功能，并不需要精确的外部组件。此类功能是差分电压至单端转换、电压倒相、电压倍增以及二分压、三分压、四分压、五分压等等。LTC1043 还可用于精确的电压–频率 (V–F) 和频率–电压 (F–V) 转换电路 (无需修整)，而且，它也是一款用于开关电容滤波器、振荡器和调制器的单元式部件。

LTC1043 运用凌力尔特 (现隶属 ADI) 的增强型 LTCMOS^™ 硅栅工艺制造。

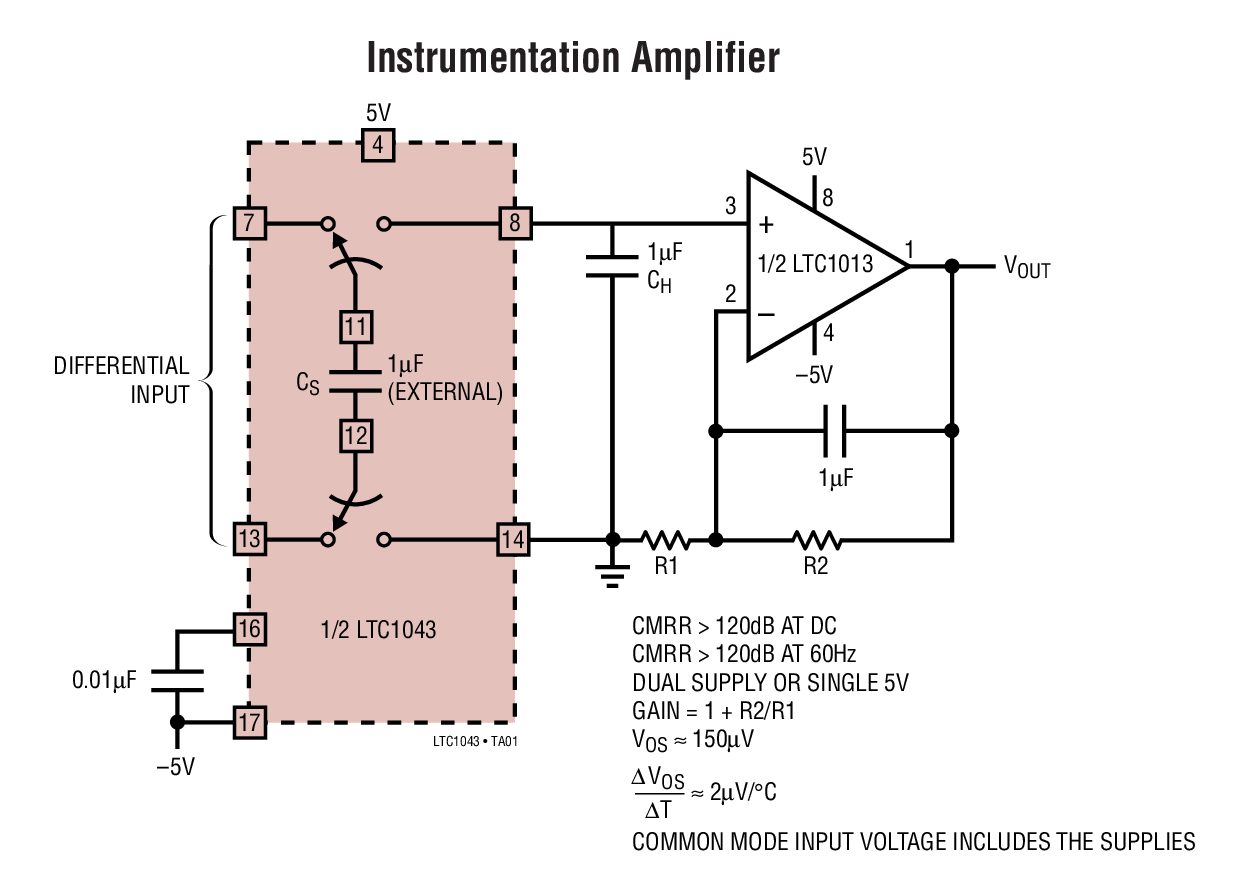

• 精准仪表放大器
• 超精准电压倒相器、倍增器和分压器
• V–F 和 F–V 转换器
• 采样及保持
• 开关电容滤波器
