特性

• 灵活的结构易于设计和控制
  • 8:4矩阵开关多路复用器
  • 完全可编程，同时更新
  • 独立控制每个开关
  • 串行控制
    • I²C带地址选择引脚
    • SPI带有用于菊链连接的DO引脚
    • 兼容1.6V逻辑电平
• 低失真开关提高系统性能
  • 1Ω R_ON (典型值)，使用+5V或±2.5V电源
  • 通道之间0.5Ω R_ON匹配电阻(典型值)
  • 整个信号范围内的平坦度为0.2Ω R_ON (典型值)
  • 低漏流：5nA @ +25°C (典型值)
• 集成保护提高系统可靠性
  • NO_和COM_上具有±30kV HBM保护
  • NO_和COM_上具有±15kV IEC 61000-4-2气隙放电保护
  • NO_和COM_上具有±10kV IEC 61000-4-2接触放电保护
• 高度集成多路复用降低外形尺寸和系统复杂度
  • 20 WLP (2mm × 1.7mm)
  • 20 TQFN (4mm × 4mm)

产品详情和应用

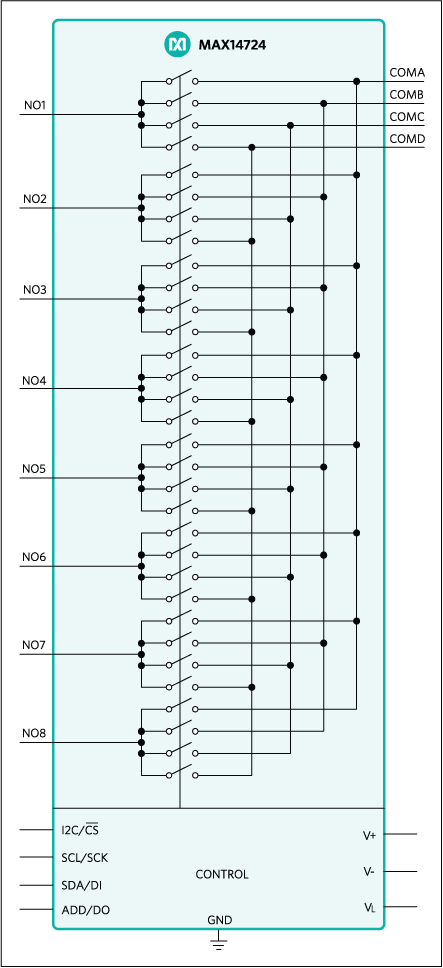

MAX14724为串行控制、8:4全矩阵模拟多路复用器。器件采用宽范围单电源或±2.5V双电源工作。较宽的工作范围使器件可理想用于电池供电的便携式仪器。全部通道可保证先开后合切换。

串行控制可选择I2C和SPI。两种模式均可独立控制每个开关，所以可应用开关的任何组合。I²C模式提供一个地址可选的引脚，允许在同一条总线上寻址多达两片器件；SPI模拟包括DO引脚，可用于将多片器件以菊链形式连接在一起，使用一个选择信号。

MAX14724具有双向操作，支持满摆幅模拟信号。所有控制输入均为1.6V逻辑电平兼容信号。器件采用小尺寸、20引脚、4mm × 4mm、TQFN封装和20焊球、2mm × 1.7mm、晶圆级封装(WLP)。

应用

• 电池供电设备
• 数据采集
• 医疗装置
• 信号切换
