特性

• 供电轨以上的技术降低了成本和复杂性
  • 从+1.6V单电源切换±5.5V信号
  • 宽电源电压范围：+1.6V至+5.5V
  • 在整个电源范围内具有低R_ON：5.5Ω（典型值）
• 灵活的多路复用可实现设计重用

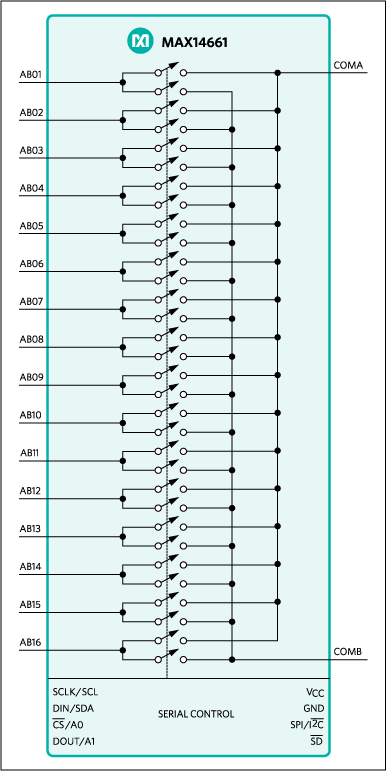

  • 16:2矩阵开关多路复用器以任意组合将任何输入引脚连接到任一公共引脚
  • 每个开关均通过I²C或SPI独立控制
  • 可编程影子寄存器支持同步更新
• 低失真切换可提高系统性能
  • 总谐波失真+噪声：0.005%（典型值）
  • 在整个信号范围内R_ON平坦度为2.5mΩ（典型值）
• 集成保护确保系统可靠性
  • 即使关断，所有AB_和COM_引脚上也能提供±10kV HBM ESD保护

产品详情和应用

MAX14661是一款串行控制、双通道模拟多路复用器，支持以任意组合将16个引脚中的任意一个同时连接到任一公共引脚。该器件具有Beyond-the-Rails^™功能，因此±5.5V信号可以通过+1.6V至+5.5V之间的任何单电源传递。

串行控制可在I²C和SPI之间选择。两种模式都提供对每个独立开关的单独控制，以便可以应用开关的任意组合。I²C模式提供两个地址选择引脚，支持在单个总线上寻址最多四个器件。SPI模式包括一个DOUT引脚，可用于通过单个选择信号将多个器件链接在一起。

该IC采用28引脚(4mm x 4mm) TQFN封装，额定工作温度范围为-40°C至+85°C。AB_和COM_引脚提供±10kV ESD保护 (HBM)。

应用

• 音频输入选择
• 数据采集
• I²C信号切换
• 系统诊断
