TI德州仪器 ADA4945-1 low power 产品介绍
2026-04-14
1次
说明
- 宽电源电压范围：3 V至10 V
- 宽输入共模电压范围： −VS至 +VS − 1.3 V
- 轨到轨输出
- 采用额定双电源工作模式
- 全功率模式：4 mA (145 MHz)
- 低功率模式：1.4 mA (80 MHz)
- 全功率模式
- 低谐波失真
- −133 dBc HD2和−140 dBc HD3 (1 kHz)
- −133 dBc HD2和-116 dBc HD3 (100 kHz)
- 快速建立时间
- 18位：100 ns
- 16位：50 ns
- 输入电压噪声：1.8 nV/√Hz，f = 100 kHz
- 最大失调电压：±115 μV（−40°C至+125°C）
- 用于ADC输入保护的可调输出箝位
特性
ADA4945-1是一款低噪声、低失真、全差分放大器，具有两种可选功率模式。该器件采用3 V至10 V的宽电源电压范围工作。低直流失调、直流失调漂移和出色的动态性能使得ADA4945-1特别适合各种数据采集与信号处理应用。该器件非常适合驱动采用4 mA静态电流（全功率模式）工作的高分辨率、高性能逐次逼近型寄存器(SAR)和Σ-Δ型模数转换器(ADC)。该器件还可以选择采用1.4 mA静态电流（低功率模式）工作，以便将功耗调整至ADC驱动应用所需的性能。可调共模电压使ADA4945-1能够与多个ADC的输入共模电压相匹配。内部共模反馈环路可以提供出色的输出平衡，并能抑制偶数阶谐波失真产物。
对于ADA4945-1，利用由4个电阻组成的简单外部反馈网络便可实现差分增益配置，且反馈网络决定放大器的闭环增益。ADA4945-1采用ADI公司的专有硅锗(SiGe)互补双极性工艺制造，使该器件实现极低的失真水平，输入电压噪声仅为1.8 nV/√Hz（全功率模式）。

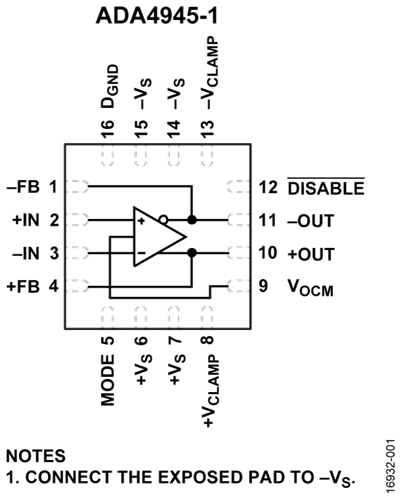

ADA4945-1采用符合RoHS标准的3 mm × 3 mm、16引脚LFCSP封装。ADA4945-1的工作温度范围为−40°C至+125°C。
应用
- 低功耗Σ-Δ型、PulSAR®和SAR ADC驱动器
- 单端转差分转换器
- 差分缓冲器
- 医疗成像
- 过程控制
- 便携式电子设备
参数
类型 | 描述 |
航空航天和防务 | 飞行管理和发动机控制 |
仪器仪表和测量 | 电动汽车高压传动系统测试 |
电能 | 储能和电源转换 |
医疗健康 | 生命科学和医疗仪器 |
