TI德州仪器 LTC6432A-15 产品介绍

2026-04-14 0次

说明

100kHz 至 1400MHz 带宽

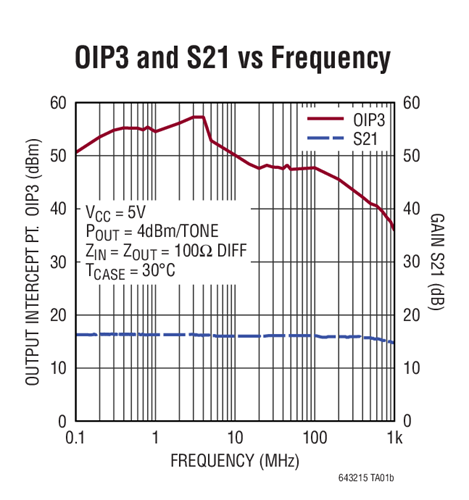

在 1MHz 时具有 54.4dBm OIP3 (驱动一个 100Ω 差分负载)
在 150MHz 时具有 48.0dBm OIP3 (驱动一个 100Ω 差分负载)
高达 15dBm 输出功率
在 240MHz 时 NF = 3.0dB
低 1/f 噪声拐角
用户定义的低频率
15.2dB 固定功率增益
A 级器件在 150MHz 频率下进行了 100% 的 OIP3 测试
0.8nV/√Hz 总输入噪声
> 2.75V_P-P 线性输出摆幅
P1dB = 22.5dBm
不易受到 V_CC 变化的影响
输入 / 输出在内部匹配至 100Ω 差分
单 5V 电源
DC 功率 = 850mW
可实现无条件稳定

特性

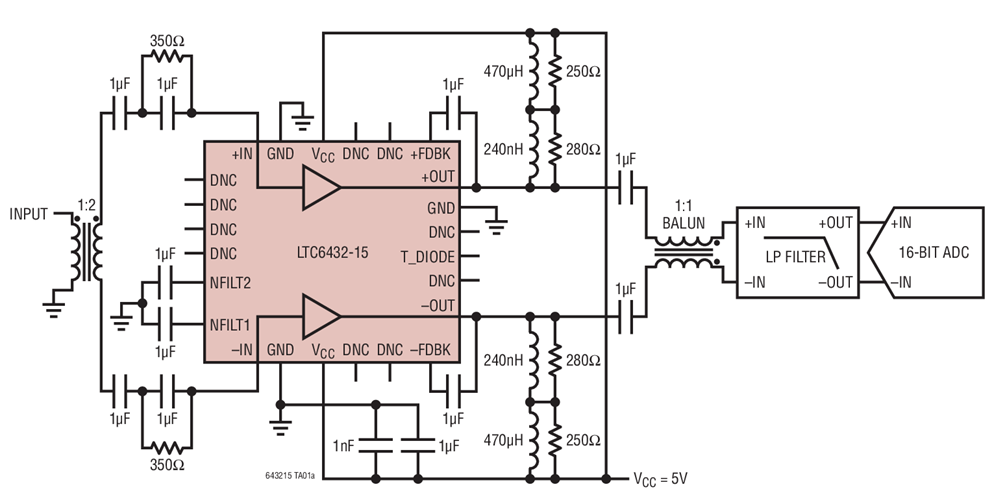

LTC^®6432-15 是一款超高动态范围差分增益部件放大器，专为驱动高分辨率、高速 ADC 而设计。它提供了一个全 GHz 数据带宽，适用于复杂的高效频谱调制方案或抗阻塞物能力至关重要的场合。这款独特的器件能够在 100kHz 至 1GHz 的频段内同时实现低噪声、无可比拟的线性度和平坦的增益。

与宽带 GaAs PHEMT、MESFET 和 GaN FET 不同，基于 SiGe 工艺的该放大器具有低的 1/f 噪声，并可在低至 100kHz 的频率条件下使用。

LTC6432-15 以简单易用为设计目标，所需的支持组件极少。阻抗匹配、温度补偿和偏置控制在内部处理，以确保在环境条件变化的情况下提供一致的性能。

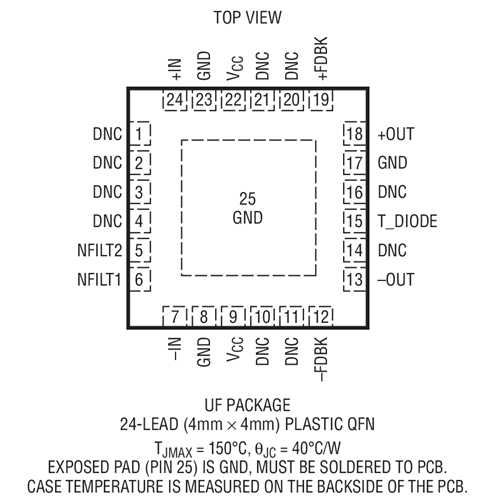

所有 A 级 LTC6432-15 器件的 OIP3 指标均在 150MHz 频率下进行测试并提供相关保证。LTC6432-15 采用具有裸露衬垫的 4mm x 4mm、24 引脚 QFN 封装，旨在改善热管理和实现低电感。

如需具有相似性能的单端 50Ω IF 增益部件，请查阅相关器件 LTC6433-15 的信息。
