TI德州仪器 LTC6363-2 产品介绍
2026-04-14
0次
说明
- 提供用户设置增益或固定增益：0.5V/V、1V/V 或 2V/V
- 折合到输入端的噪声：2.9nV/√Hz
- 最大电源电流 2mA
- 最大增益误差：45ppm
- 最大增益误差漂移：0.5ppm/°C
- CMRR：94dB（最小值）
- 最大失调电压：100μV
- 最大输入失调电流：50nA
- 快速建立时间：720ns 至 18 位、8VP-P 输出
- 电源电压范围：2.8V (±1.4V) 至 11V (±5.5V)
- 差分轨到轨输出
- 输入共模范围包括地电压

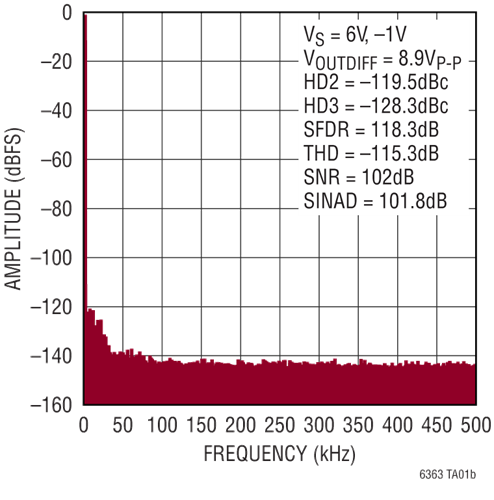

- 低失真：118dB SFDR（2kHz，18VP-P 时）
- 增益带宽积：500MHz
- –3dB 带宽：35MHz
- 低功耗关断：20μA (VS = 3V)

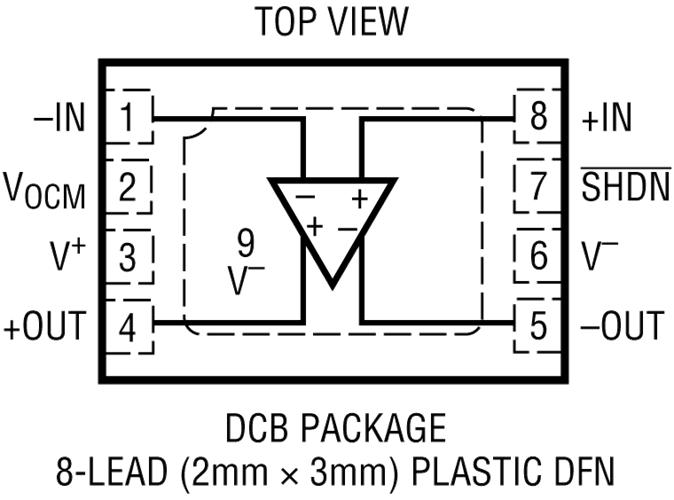

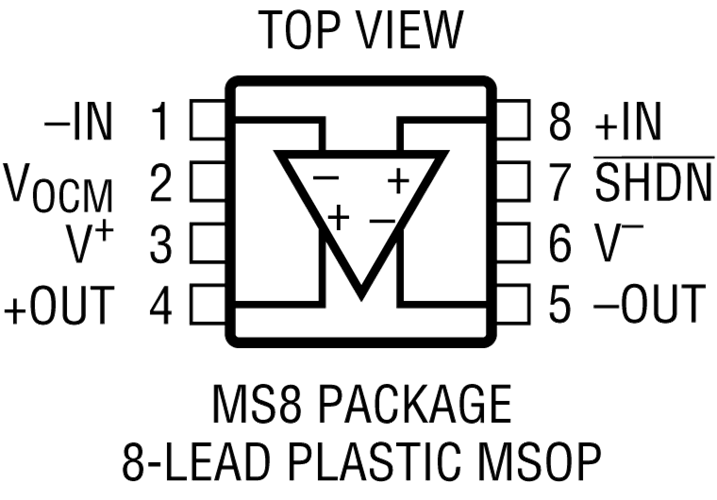

- 8 引脚 MSOP 封装和 2mm x 3mm 8 引脚 DFN 封装
特性

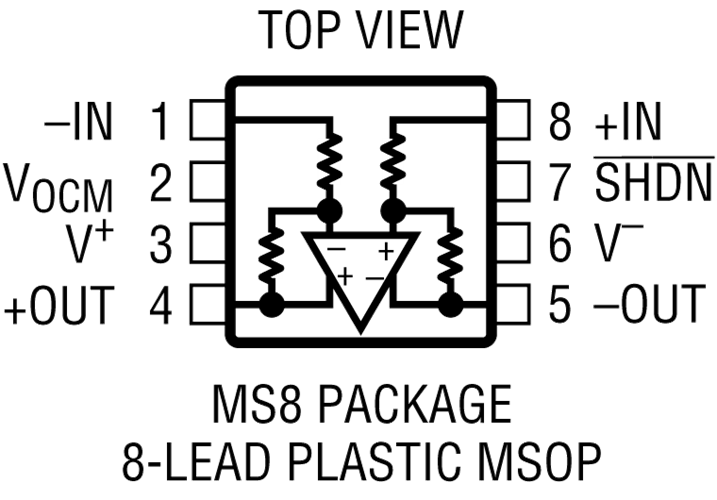

LTC6363 系列包括四个全差分、低功耗、低噪声放大器，具有经优化的轨到轨输出以驱动 SAR ADC。LTC6363 是一款独立的差分放大器，通常使用四个外部电阻设置其增益。LTC6363-0.5、LTC6363-1 和 LTC6363-2 都有内部匹配电阻，可分别创建具有增益 0.5V/V、1V/V 和 2V/V 的固定增益模块。每个固定增益放大器具有精密激光调整片内电阻，以实现精确、超稳定的增益和出色的 CMRR 性能。
应用

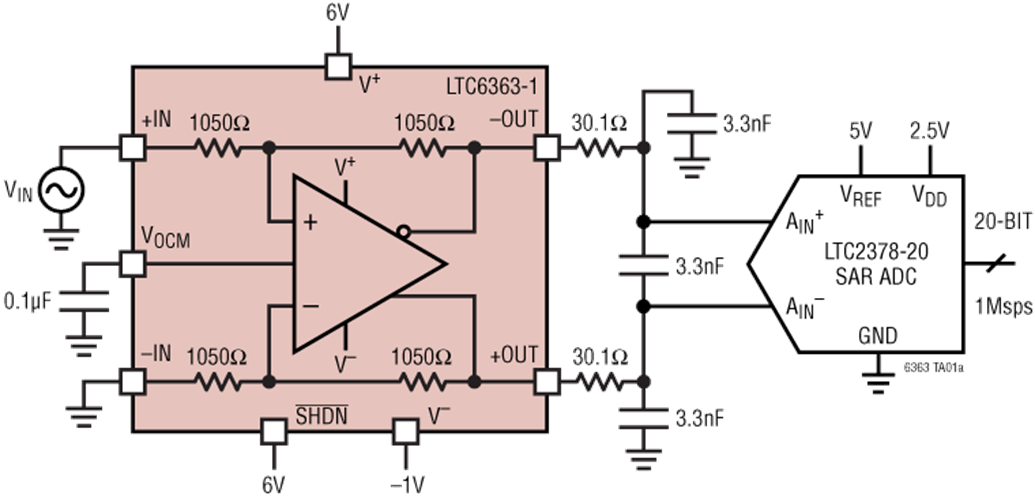

- 20 位、18 位和 16 位 SAR ADC 驱动器
- 单端转差分
- 低功耗 ADC 驱动器
- 电平转换器
- 差分线路驱动器
- 电池供电仪器仪表
参数
类型 | 描述 |
仪器仪表和测量 | 汽车环境中的噪声、振动和不平顺性(NVH) |
航空航天和防务 | 导弹和精确打击武器 |
