说明

高速
- −3 dB带宽：3.2 GHz
- -1 dB带宽：1.8 GHz
- 压摆率：12,000 V/μs
数字可调增益
- 电压增益：-6 dB至+15 dB
- 功率增益：-3 dB至18 dB
- 5位并行或SPI总线增益控制，具有快速启动功能
MD3/HD3失真，最大增益，5 V，高性能(HP)模式
- IMD3/HD3（1 GHz时）：−90 dBc/−83 dBc
- IMD3/HD3（1.5 GHz时）：-85 dBc/-75 dBc
- IMD3/HD3（2 GHz时）：−70 dBc/−70 dBc

低噪声
- 折合到输出端的噪声密度(RTO)：−154 dBm/Hz
- 噪声系数：5.5 dB（A_V = 15 dB，1 GHz）
差分阻抗：100 Ω输入、50 Ω输出
低功耗工作模式，关断控制
3.3 V或5 V单电源供电
采用24引脚、4 mm × 4 mm LFCSP封装

特性

ADA4961是一款高性能BiCMOS RF数字增益放大器(DGA)，针对重负载驱动(≥2.0 GHz)进行了优化。它可实现500 MHz时−90 dBc和1.5 GHz时−85 dBc的典型IMD3性能。该RF性能使GHz级转换器可实现最佳性能，而且不像通常的GaAs放大器，它对驱动放大器或总功耗的限制极小。该器件可轻松驱动10位至16位HS转换器。

针对许多接收器应用，可以简化或无需使用抗混叠滤波器(AAF)设计。

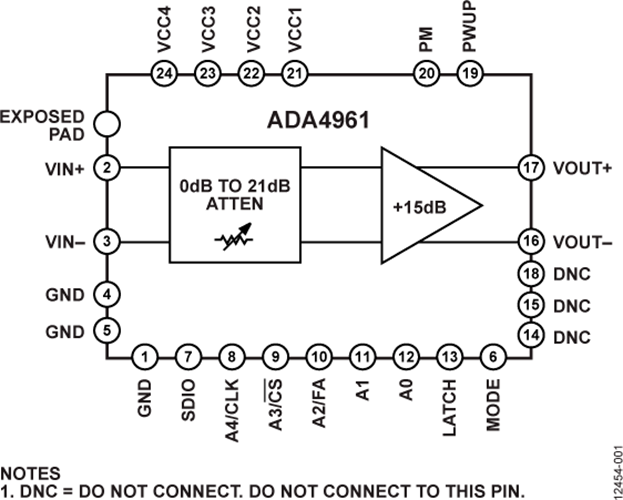

ADA4961内部差分输入阻抗为100 Ω，差分动态输出阻抗为50 Ω，无需使用外部端接电阻。数字调整能力具有1 dB分辨率，因而可在21 dB输入电平范围内优化信噪比(SNR)。

ADA4961在最高达2 GHz频率时，具有高宽带、低失真性能。这些特性以及宽增益调节和相对较低的功耗，使其成为许多高速应用的优选放大器，这包括极高频下动态范围至关重要的IF、RF和宽带应用。

ADA4961不仅非常适合驱动模数转换器(ADC)，也可以用于混频器、PIN二极管衰减器、SAW滤波器和多元件分立器件。它采用4mm × 4mm、24引脚LFCSP封装，工作温度范围是−40°C至+85°C。
