TI德州仪器 LTC6430A-15 产品介绍

2026-04-14 0次

说明

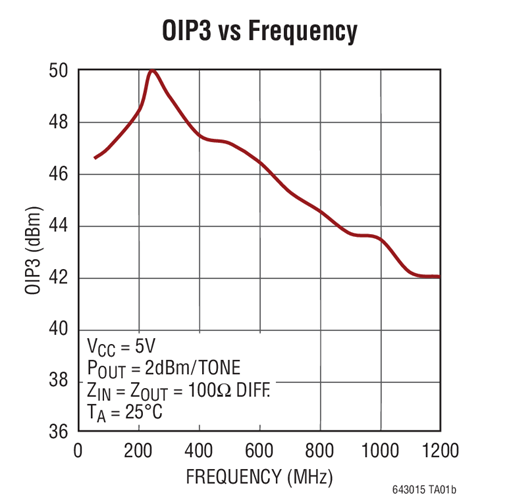

在 240MHz 时具有 50.0dBm OIP3 (驱动一个 100Ω 差分负载)
在 240MHz 时 NF = 3.0dB
20MHz 至 2000MHz 带宽
15.2dB 增益
A 级器件在 240MHz 频率下进行了 100% 的 OIP3 测试
1.0nV/√Hz 总输入噪声
在高达 1.2GHz 频率下 S11 < –15dB
在高达 1.2GHz 频率下 S22 < –15dB
> 2.75V_P-P 线性输出摆幅
P1dB = 24.0dBm
不易受到 V_CC 变化的影响
100Ω 差分增益部件操作
输入 / 输出在内部匹配至 100Ω 差分
单 5V 电源
DC 功率 = 800mW
可实现无条件稳定

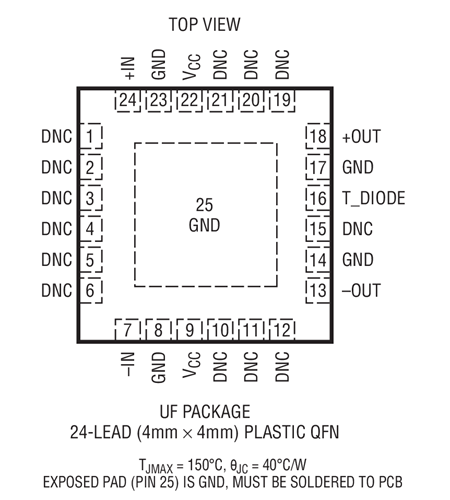

4mm x 4mm、24 引脚 QFN 封装

特性

LTC^®6430-15 是一款差分增益部件放大器，专为驱动高分辨率、高速 ADC 而设计，并具有卓越的线性度 (在高于 1000MHz 频率下) 和低相关输出噪声。LTC6430-15 采用单 5V 工作电源，且功耗仅为 800mW。

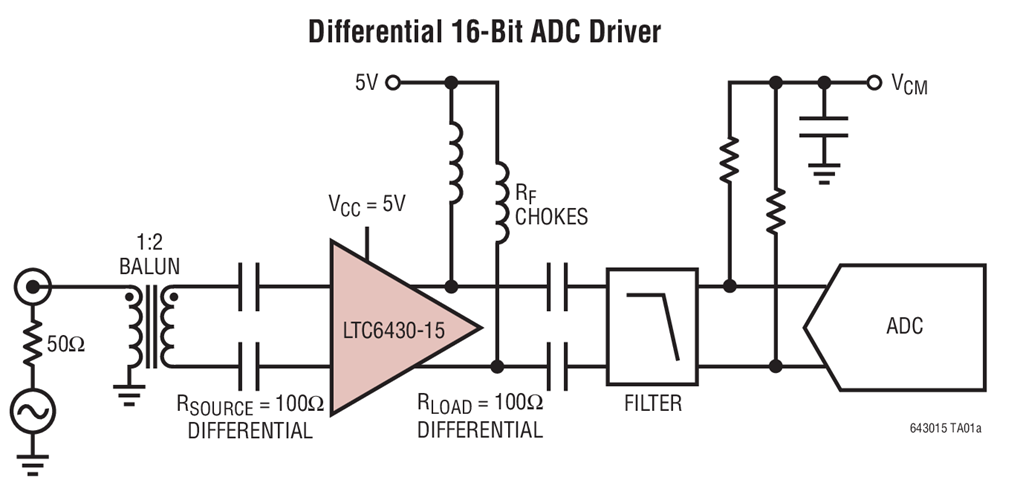

在其差分配置中，LTC6430-15 能直接驱动一个 ADC 的差分输入。通过采用 1:2 平衡-不平衡变压器，该器件可制成一种出色的 50Ω 宽带平衡放大器。而利用 1:1.33 平衡-不平衡变压器，此器件则可制作出高保真度 50MHz 至 1000MHz 75Ω CATV 放大器。

LTC6430-15 以简单易用为设计目标，所需的支持组件极少。该器件在内部匹配至 100Ω 差分源 / 负载阻抗。片内偏置和温度补偿功能可确保在环境条件变化的情况下提供一致的性能。

LTC6430-15 采用一种高性能 SiGe BiCMOS 工艺，以实现与类似 GaAs 放大器相当的较佳可重复性。所有 A 级 LTC6430-15 器件的 OIP3 指标均在 240MHz 频率下进行测试并提供相关保证。LTC6430-15 采用具有裸露衬垫的 4mm x 4mm 24 引脚 QFN 封装，旨在改善热管理并实现低电感。如需具有相似性能的单端 50Ω IF 增益部件，请查阅相关器件 LTC6431-15 的信息。
