TI德州仪器 ADL5566 产品介绍
2026-04-14
1次
说明
- −3 dB带宽：4.5 GHz (AV = 16 dB)
- 固定16 dB增益
- 通道间增益误差：0.1 dB（100 MHz时）
- 通道间相位误差：0.06 (100 MHz)
- 差分或单端输入转差分输出
- I/O直流耦合或交流耦合
- 低噪声输入级：1.3 nV/√Hz RTI (AV = 16 dB)
- 低宽带失真(AV = 16 dB)，电源电压 = 5 V
- 10 MHz：-103 dBc (HD2)、-107 dBc (HD3)
- 100 MHz：-95 dBc (HD2)、-100 dBc (HD3)
- 200 MHz：-94.5 dBc (HD2)、-87 dBc (HD3)
- 500 MHz：-83 dBc (HD2)、-64 dBc (HD3)
- IMD3：-95 dBc（200 MHz中心频率）
- 保持低单端失真性能输出达500 MHz
- 压摆率：16 V/ns
- 保持低至1.2 V VCOM的失真性能
- 使用外部电阻可降低固定16 dB增益
- 快速建立和过驱恢复：2.5 ns
- 单电源供电：2.8 V至5.2 V
- 关断
- 低直流功耗：462 mW（3.3 V电源）
特性

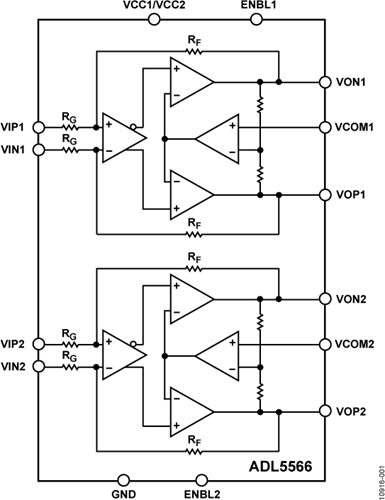

ADL5566是一款针对中频和直流应用而优化的高性能双通道差分放大器。该放大器在宽频率范围内提供1.3 nV/√Hz的低噪声和出色的失真性能，堪称高速16位模数转换器(ADC)的理想驱动器。ADL5566非常适合用于高性能、零中频/复合中频接收器设计。此外，该器件针对单端输入驱动应用具有出色的低失真特性。
ADL5566的增益为16 dB。对于单端输入配置，增益降低为14 dB。每个放大器各使用两个外部串联电阻可扩展放大器的增益灵活性，并允许差分输入选择0 dB至16 dB范围内的任意增益；允许单端输入选择0 dB至14 dB范围内的任意增益。此外，输出(VOCM)电平低至1.2 V时，该器件可保持低失真性能，在最高2 V p-p的交流电平下，提供额外的CMOS ADC驱动能力。
采用3.3 V电源供电时，ADL5566的静态电流典型值为每个放大器70 mA。禁用时，每个放大器功耗小于3.5 mA，且100 MHz时的输入至输出隔离为−25 dB。
该器件针对宽带、低失真和噪声性能优化，使其具备了无杂散动态范围(SFDR)性能。这些特性加上可调增益能力，使该器件成为驱动多种ADC、混频器、PIN二极管衰减器、SAW滤波器以及多单元分立器件的放大器选择。
ADL5566采用ADI公司的高速SiGe工艺制造，提供紧凑型4 mm × 4 mm、24引脚LFCSP封装，工作温度范围为−40°C至+85°C。
应用
- 差分ADC驱动器
- 单端至差分转换
- RF/IF增益模块
- SAW滤波器接口
参数
类型 | 描述 |
通信 | 无线基础设施 |
航空航天和防务 | 导弹和精确打击武器 |
